スキースピーダー　(　V-4X-D Ski Speeder　）　NO2

資料を揃えたら、スクラッチビルドの定番として作図。

図面を作成する～なんて難しく考えないで、集めた多くの資料が有るので、

各種資料をまとめて整合性を整える～程度の軽い気持ちでOKだと思います。

自分自身、工業系の出身でもなく、高校で（中学？）習った程度の作図知識しかありません。

また、作図はどの程度詰めるか、個人によって異なると思います。

ディテールなどは、製作中に全体のバランスを見ながら入れたい人は

アウトラインだけでも良いし、

もっと詰めておきたい人はすべてのディテールを作図しても良いし、千差万別。

最近は、SF模型もスケールモデルの方向性に向かっていますが、

入手出来る資料も限られている個人にとっては、そんな面倒な事で敷居を高くしても

肝心のモデル製作になかなか入れません（自分の事か？）。

面倒だったら、今回の場合、各アングルのスケールが有っているみたいな資料が有るので、

そのまま、作る予定の1/1スケールで印刷してしまえばOK。



でも、今回は、久々のスクラッチ作品になるので、正攻法で攻めましょう。

昔は、手書きで市販の方眼紙に描いていましたが、

今回は、3Dソフトのライノセラス（Rhinoceros）でおこないます。

また、現在「Rhinoceros」は、バージョン6が最新ですが、自宅で使っている

物はバージョン5にアップする機会を逃したままのバージョン4になります。



さて、ネット上で入手したスキースピーダーの4アングルが掲載された

赤バックの画像。

この資料で、正面、上面、左横の形状が解ります。

CG（CAD?)のソフトの正面、上面～画像のキャプチャーなのかナ？

ありがたい事に真正面、真上、真左の画像ですね。

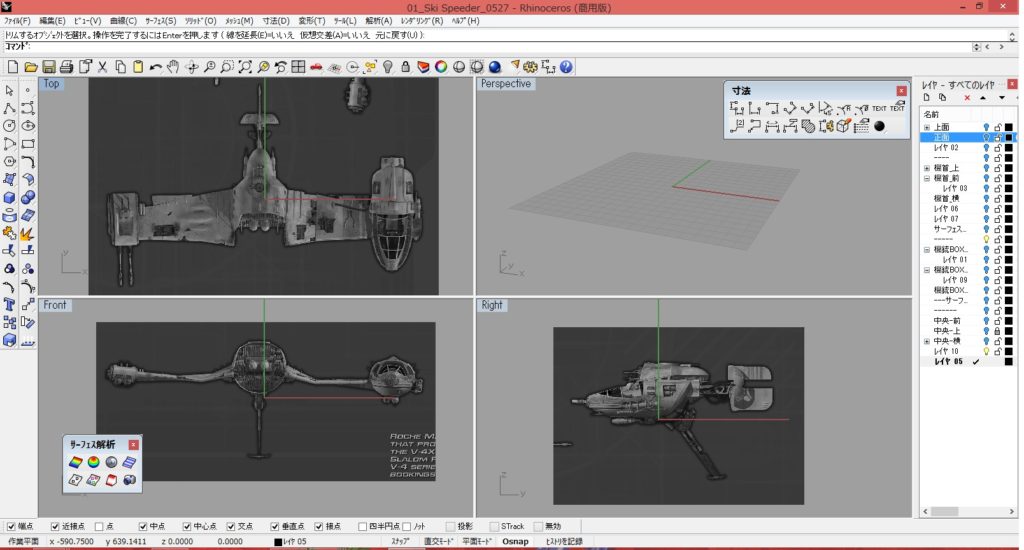

この画像を、Windows搭載のペイントで切り分け、

ライノセラスのFront,Top,Right画面へサイズ調整をしながら配置して、

シルエットを線でなぞります。

操縦席の画像の関係で、左右の配置が逆転していますね。

また、当然ですが各画面間で、線の位置関係は崩さない様に注意します。

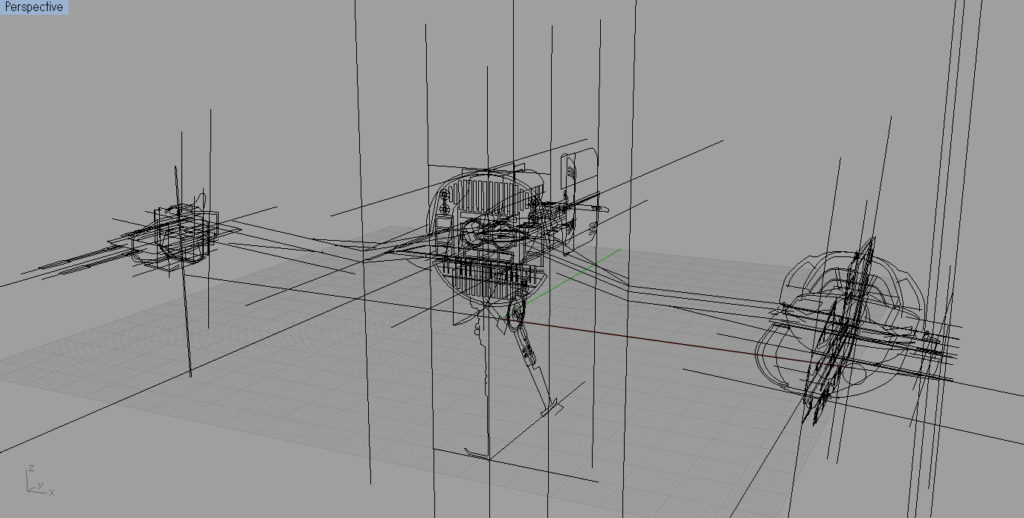

・完成前（左右翼部が未製図）の図面画像を全部表示してみると・・・

・実は、ライノセラスにおける、3Dモデリングの前段階（下準備）でもあります。



まあ、ライノセラスで作図～と、言ってみれば簡単に思えますが、

自宅の自分のPCは17インチのノート。

ノートPCの17インチと聞くと、大きいと思われますが、

このサイズでもライノセラスの線は、斜めになると線が途切れ途切れで表示されてしまう。

さらに、このソフトは、線が3Dモデリングのキモなので、線が希望の

場所にちゃんと有るか確認する為に、いちいち画面をアップしたりして

手間がかかってしまうのがナントモです。

大きいモニターが欲しい所・・・・



ネット上で入手した画像をよく見て頂くとすぐに解りますが、

このスキースピーダーは、いやらしい事に、

右の機銃部やコクピット部は斜めに配置されている。

機銃部が内側に向かっているのはなんとなくわかるけれど、コクピット部は

正面から見ると斜めに傾き、横から見ても前方に傾いてセットされています。

わざわざ、こんなデザインにしているのか、くたびれて機体が変形しているのか

不明ですが、図面を引くには一手間かかってしまいます。

作図するには、作業の基準となる面（作業平面）と中心となる面を、

それぞれ設定（サーフェスで作る）しないとダメなんですが、

そうなると、せっかく配置した資料の画像が役に立たなくなってしまうんです。

最悪、せっかくサイズ調整などした画像が消えてしまうアクシデントが

起こったり・・・・

この辺りは、資料の斜めの画像をなぞって、正面の画像からアタリをつけて

微調整で整合性を整えました。

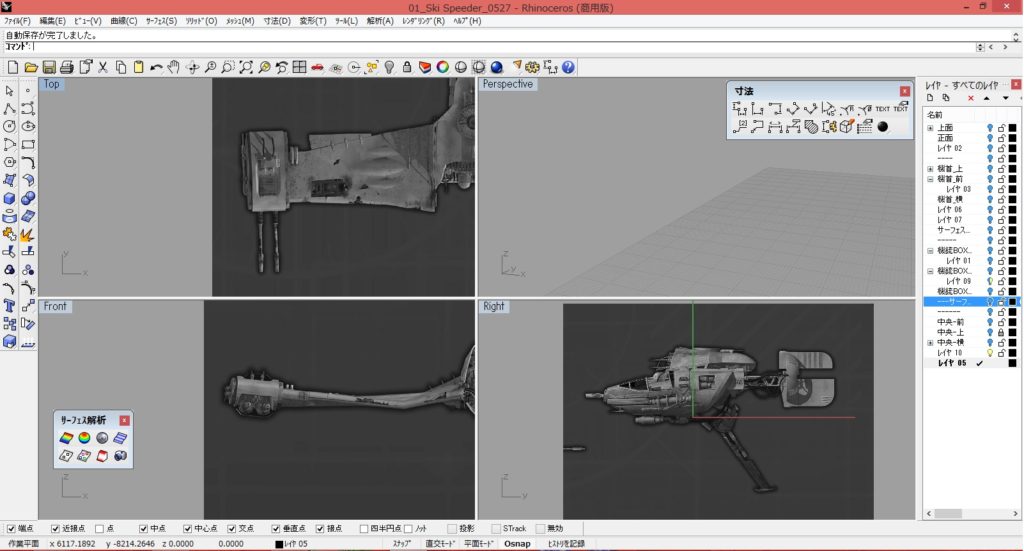

「　機銃ユニット部分の作図例　」

・配置した画像を見てわかる様に、斜めに配置されています。

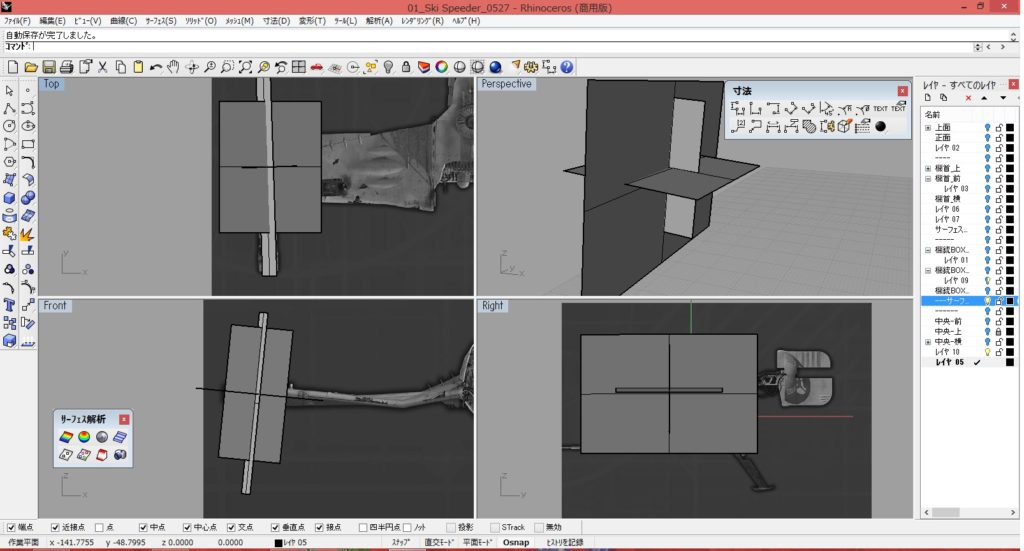

この様に作業平面を作って、それぞれの面に作図します。

とは言っても、せっかく張り付けた画像は、新たに作ったこの面には追従してきません。

もしかしたら、この新しい面に新たに張り付けられるのかナ？

元の画像を消して、新たに張り付け？それとも追加で出来る？

試すと、肝心の元の画像自体が消えて無くなりそうなので、試していません。

なので、地道に微調整して、揃えてゆきます。

（　2018/08/08　追記　：先日、作業中に側面に張り付けた画像が再表示されなくなりました。

しょうがないので、再度貼り付け。

同じ位置に張り付けられる訳でも無く、微妙にサイズが異なってしまうので、

作図は、早めに済ませる様にしています。）

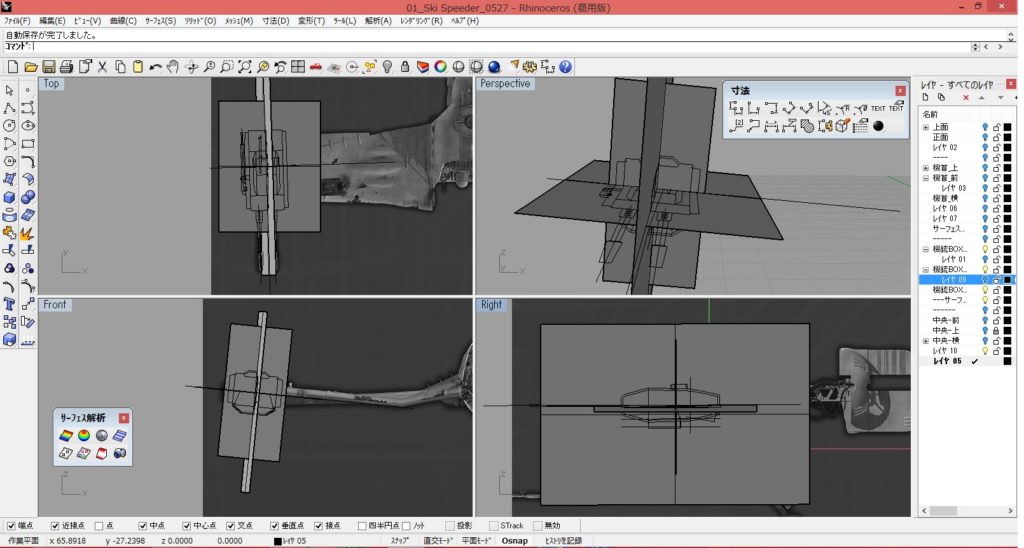

こんな感じで、各ユニット部ずつ右のレイアに分けながら作図を進めます。

実は、こんな時に、このサーフェス面に画像を張れるピクチャーフレーム～というコマンド

（機能）が有ったはず～と、考えていたんですが、アレレ！？見つからない！！

どうやら、バージョン5からの新機能だった様です。残念～



（2018/07/07　追記）

コマンドに「　PictureFrame　」を打ち込んだら、出てきました！

今度、試してみますね。

でも、ボタンはどこ？有るのかナァ？

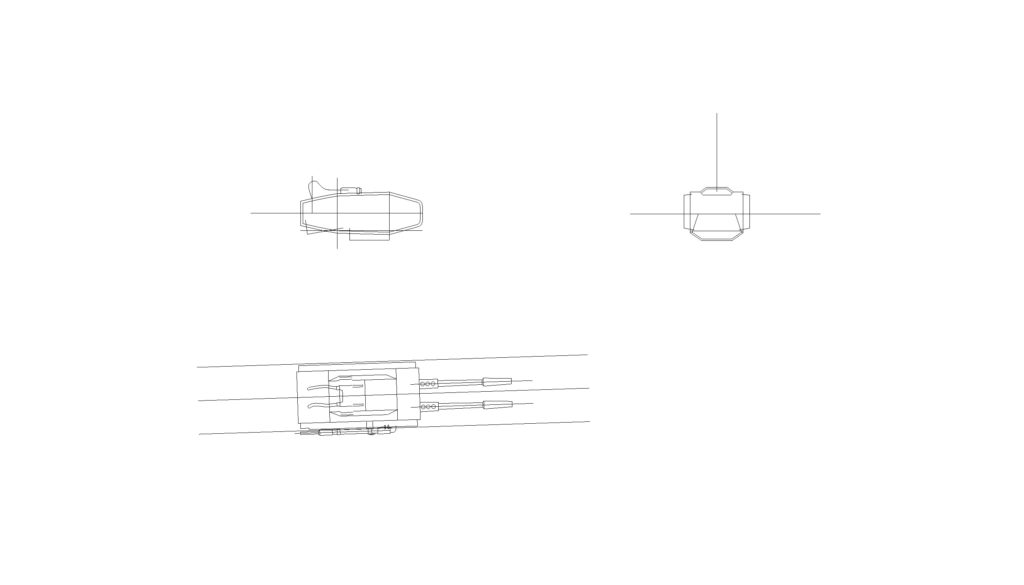

そして、こんな感じで引き終わった図面を各面の分、横・正面・上面の3面を

1/1で印刷すれば、紙の図面がとりあえず用意できます。

1/1でJPEG保存、余白を切り取って、ペイントで3面をまとめる事も出来ます。

（2018/08/08修正、このまとめ方法では1/1でコピーできませんネ、コピーの設定でどうにかなる？

とりあえず、コピー後に希望サイズに拡大なり縮小する事になるのかナ？？）



ただ単に、JPEG保存すると、斜めに傾いている図も傾いていない図も、そのまま出るので、

ライノセラス上で図をコピーして、JPEG図面用の傾いていない（逆に傾いた）図を（作って）用意して、

ライノセラス上のどれか1つの面に、各面の図面を持ってきて、1/1でコピーするのが一番良いかも？？？



それと、2D図面を作成コマンド（機能）もありますが、3Dのモデリングを完成させないと

使えない仕様です。これまた残念～。



ライノセラスについては、色々と語ると長くなるので、

また別の機会にも語りますね。
