「ムーンライト・マイル」　パグ01-3D その5

今回は、モニターが有る頭部の下、
複雑構造のbody部です。

でも、複雑とは言っても、単純な形状をしている
パーツが重なっているだけなので、一個一個
良い形状に作って、重ねて行けば出来上がります。

そんな事で、今回も初心者向けの説明ですよ。
（3D界では、これが重要）

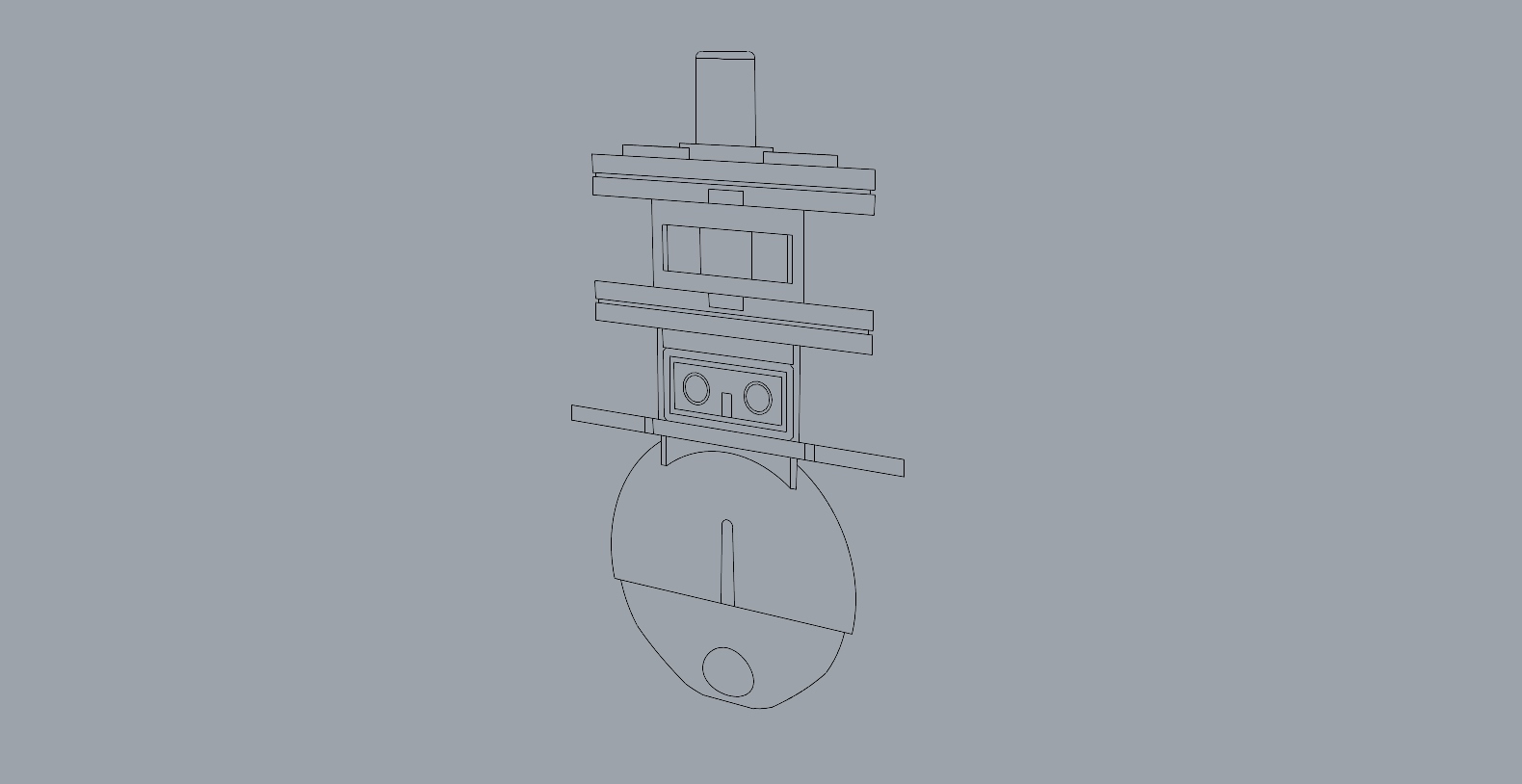

まず、一番初めの回の時に触れた様に、図面を描き
まとめます。

正方形でもないので、上面（下面）の形状は
この段階である程度煮詰めておくと、後の作業が
楽です。
でも、立体化してバランスを検討して違和感を
感じたらどんどん手直しです。
立体で見ないと最終判断が付かない場合も
多いですからね。

それと、今回の部分は、左右対称部分が多いですが、
片面でモデリングして、ミラーで左右揃えないで、
スケッチの段階から左右作る事で進めています。
単純な形状だからこそ～です。
まあ、半分で切って、ミラー反転する事はいつでも
出来ますからね。

モデリング方法は、基本的に上面図に面を張って、
それを正面や側面図の幅（厚み）に合わせて、
オフセット（ソリッド）や面を押し出しや面を
パスに沿って押し出しを使って形作ります。

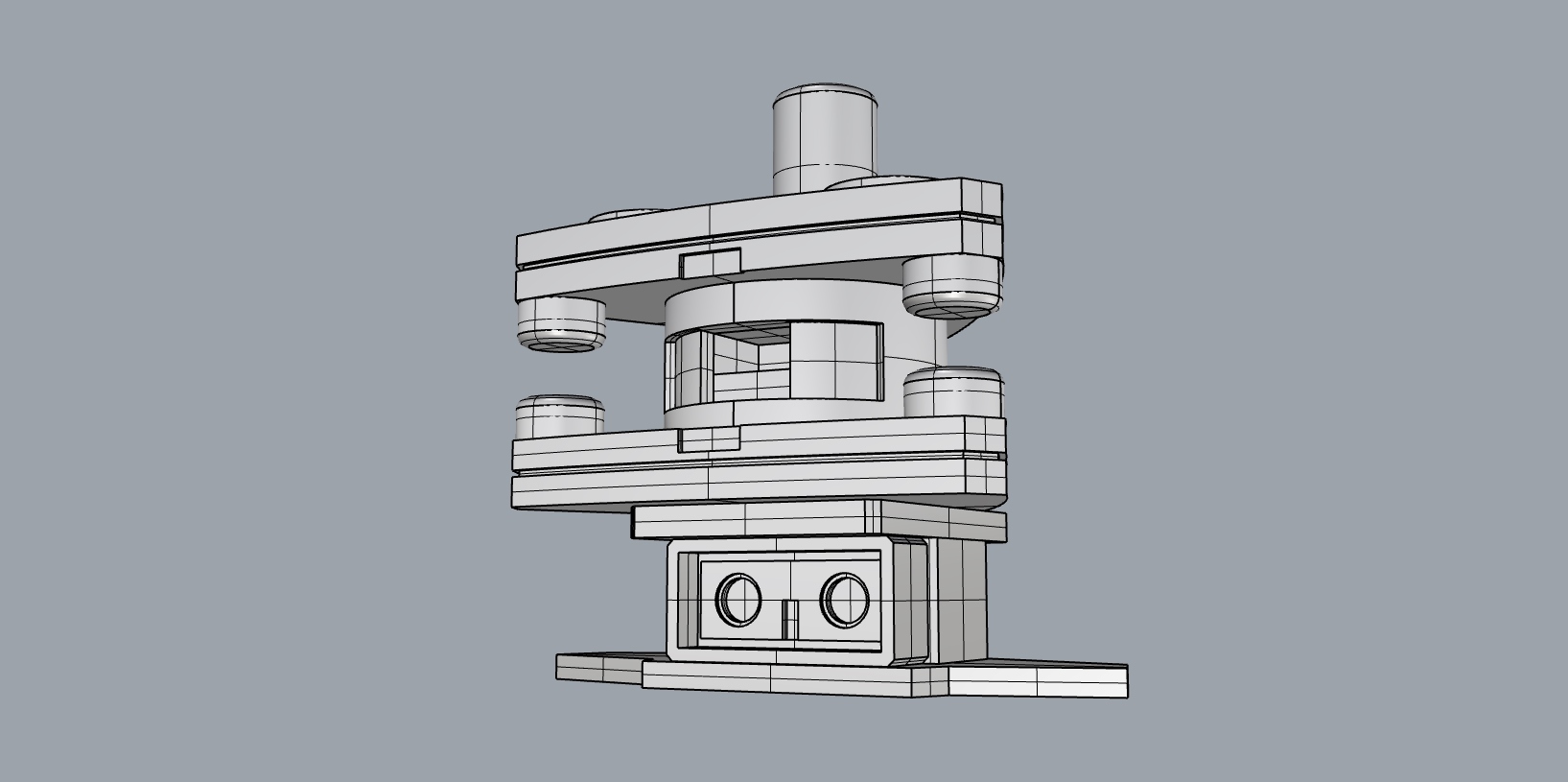

主に、この辺りのパーツですね。

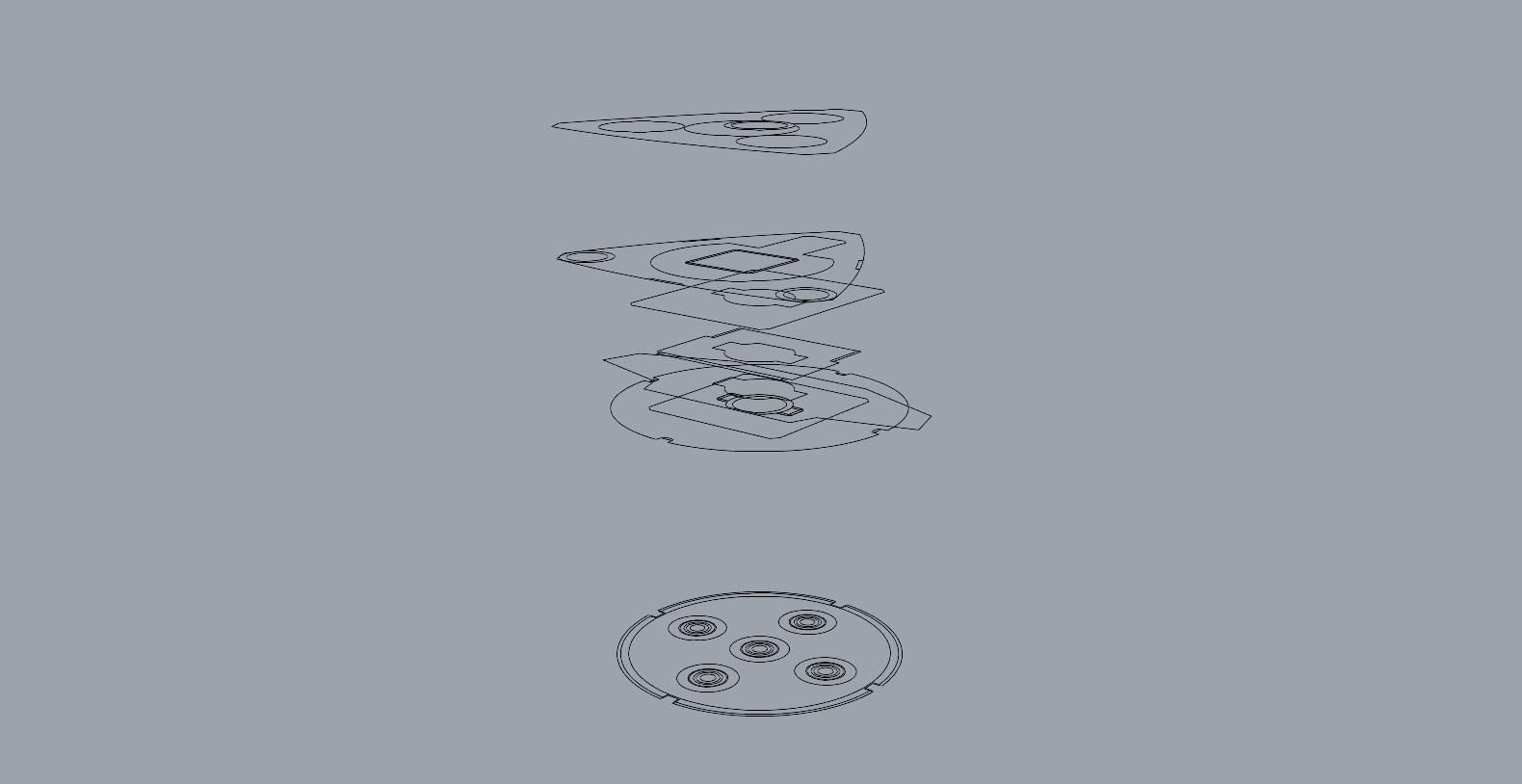

図面のこの辺りを使います。

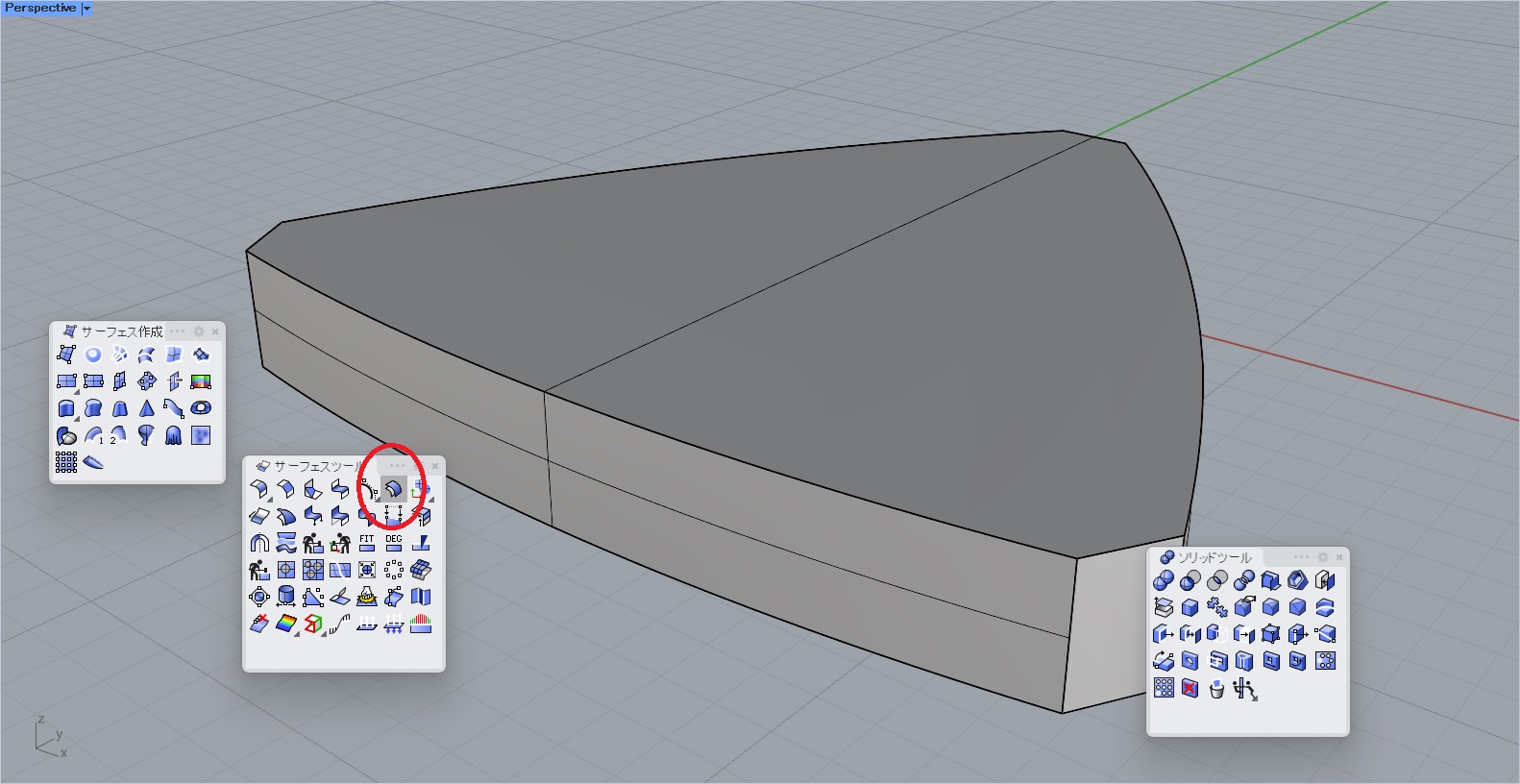

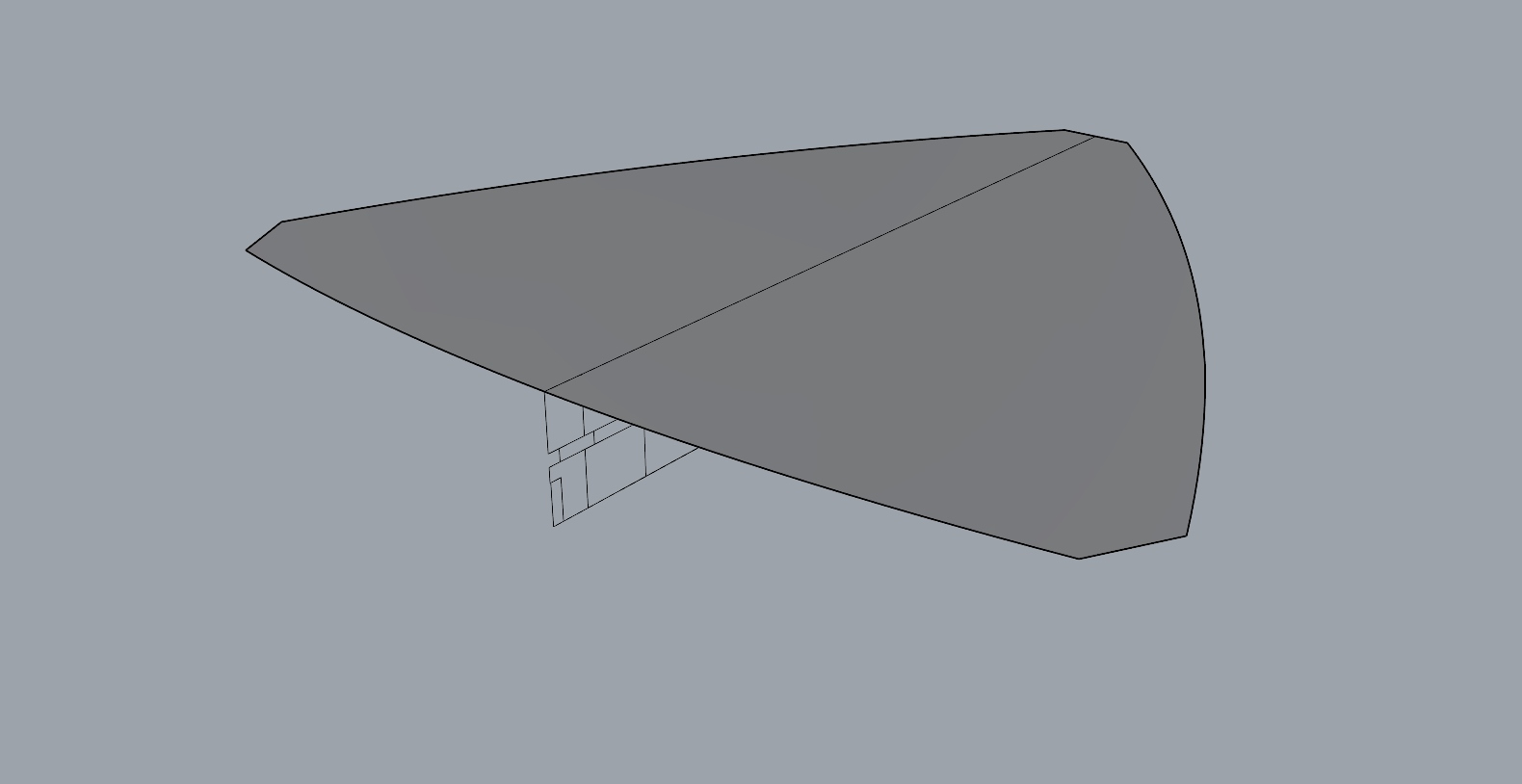

上面図にサーフェスを張り。

上のコマンドタブ内でソリッドを選んで
希望の厚み分（3mm)で「オフセット」。

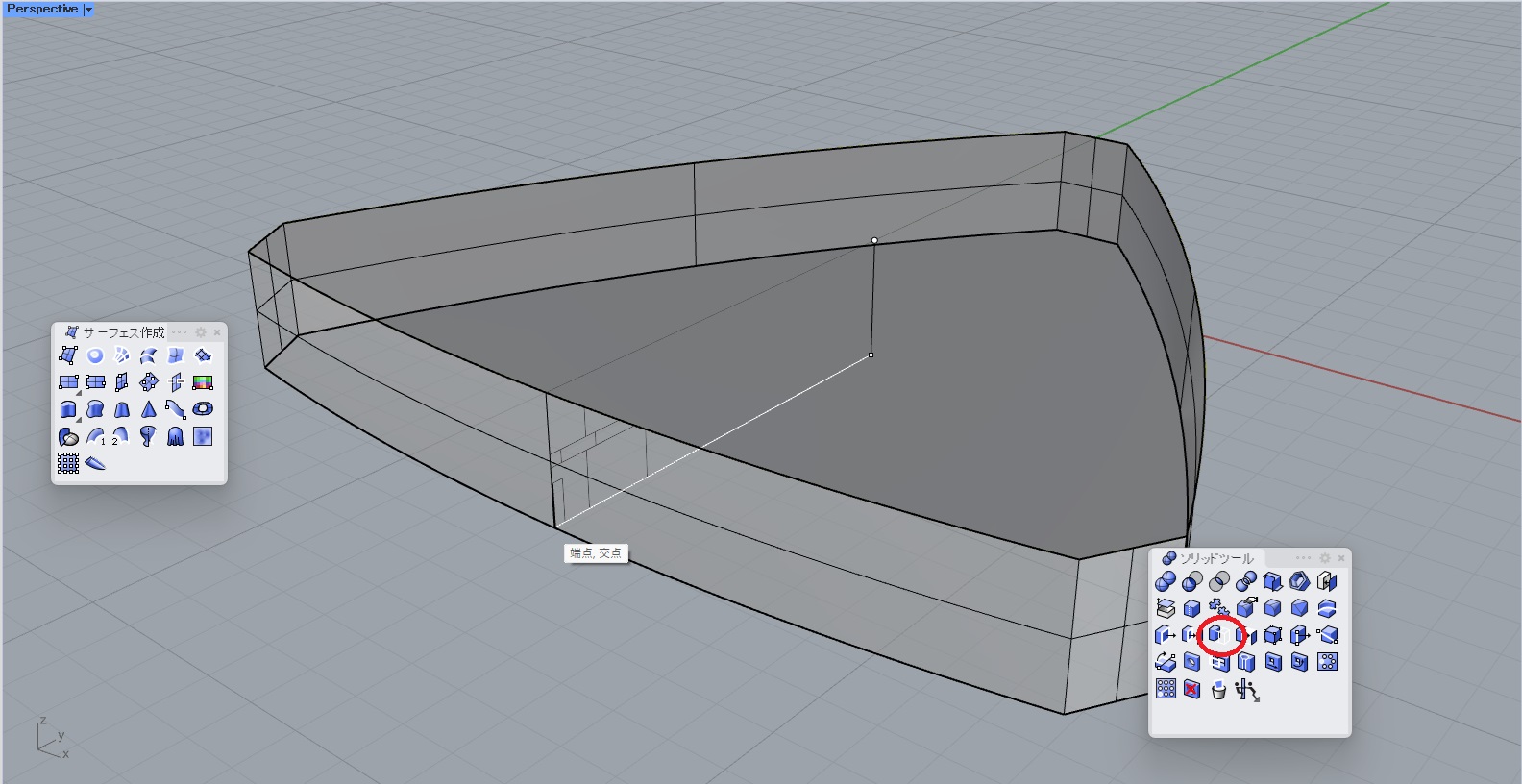

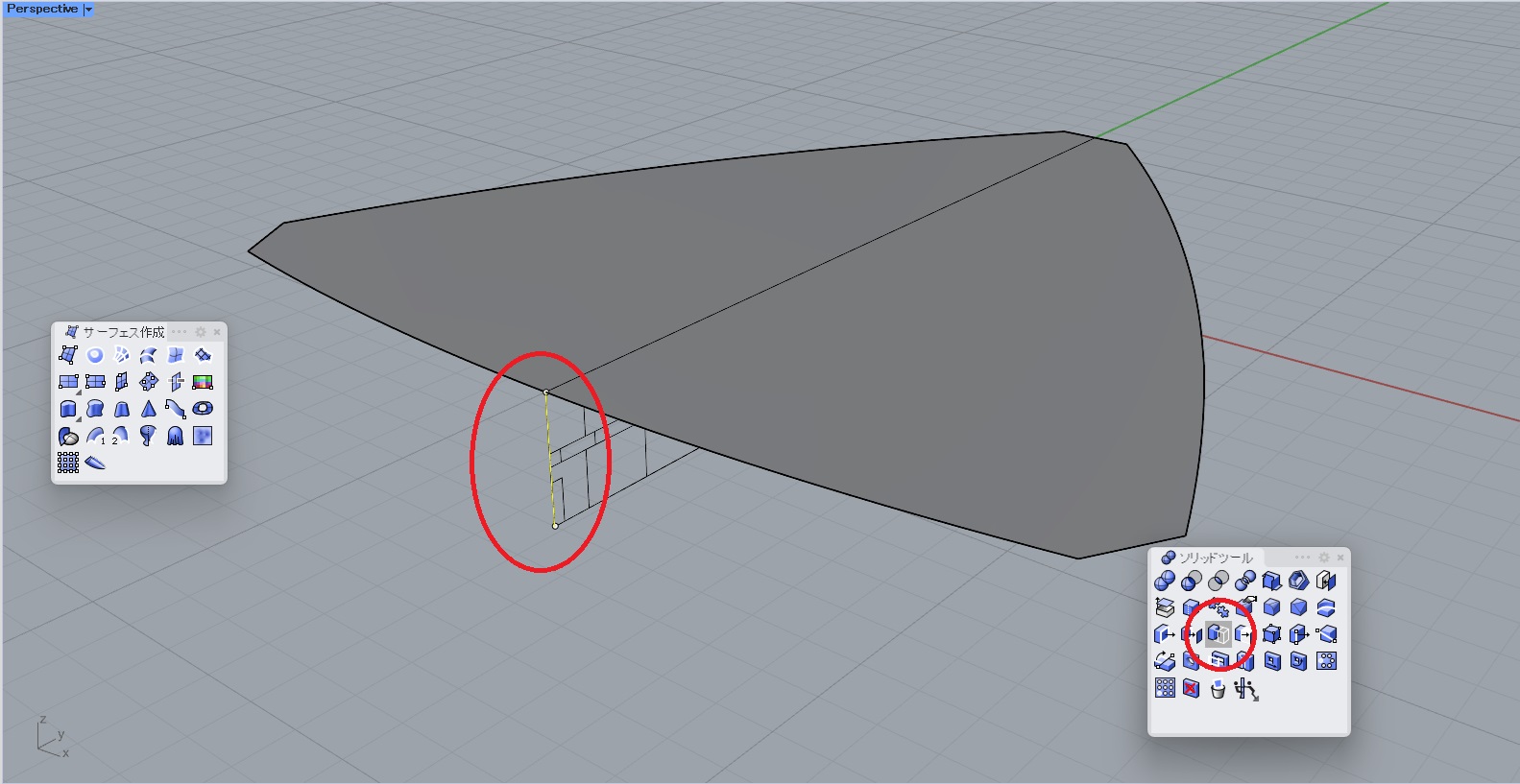

「面の押し出し」の場合。

今回は　端点、交点　のポイントまで押し出し。

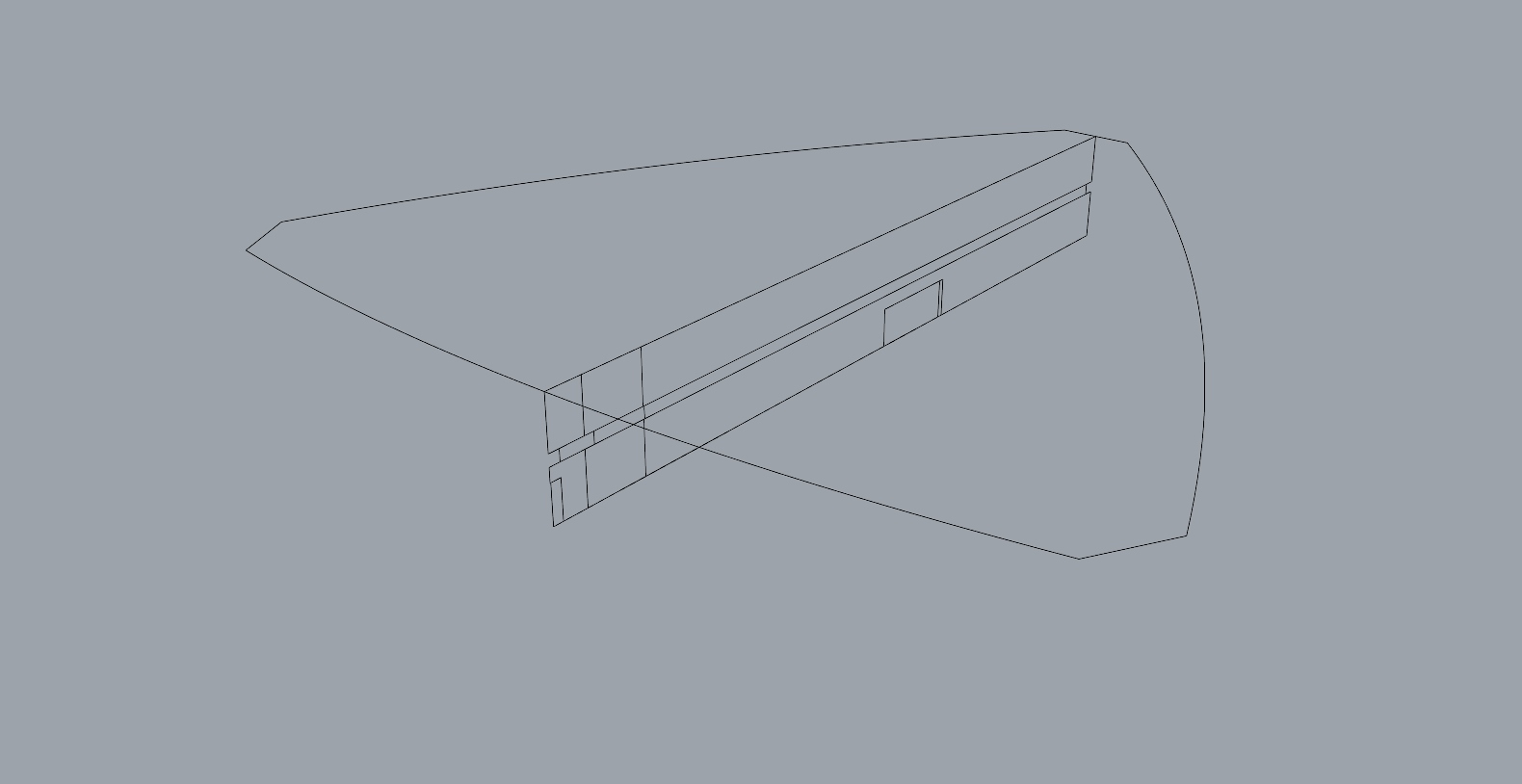

「パスに沿って押し出し」の場合には、図面で
欠けている部分を橋渡しする様に、希望の長さまで
線を一本書き加えます。

そうすると、同じ物に仕上がります。

側面のスジボリ部は、前回説明した方法と同じ。
他に、内側と外側にソリッドしたスジボリ幅の
ブロックで、プール演算（差）を使う手も有ります。
その場合には、スジボリを入れる本体側の素体を
コピーして、もう１個用意するとかの段取りが必要。

前々回示した様に、同じ結果に行き着くコマンドが
いくつか有るので、速さや作業の流れで選んで下さい。
多分、個々人で選ぶコマンドが異なる部分だと思います。

－で、他の部分。

他の円筒形部やBOX状の部分も、以前触れたモデリング
方法と大して差は有りません。

そして、真下のボール状のスラスター部。

ここも簡単作業で出来上がる部分です。

図面段階で、すでにシルエットが出来上がっているので、
それをぐるり～と回転させれば基本形の出来上がり。

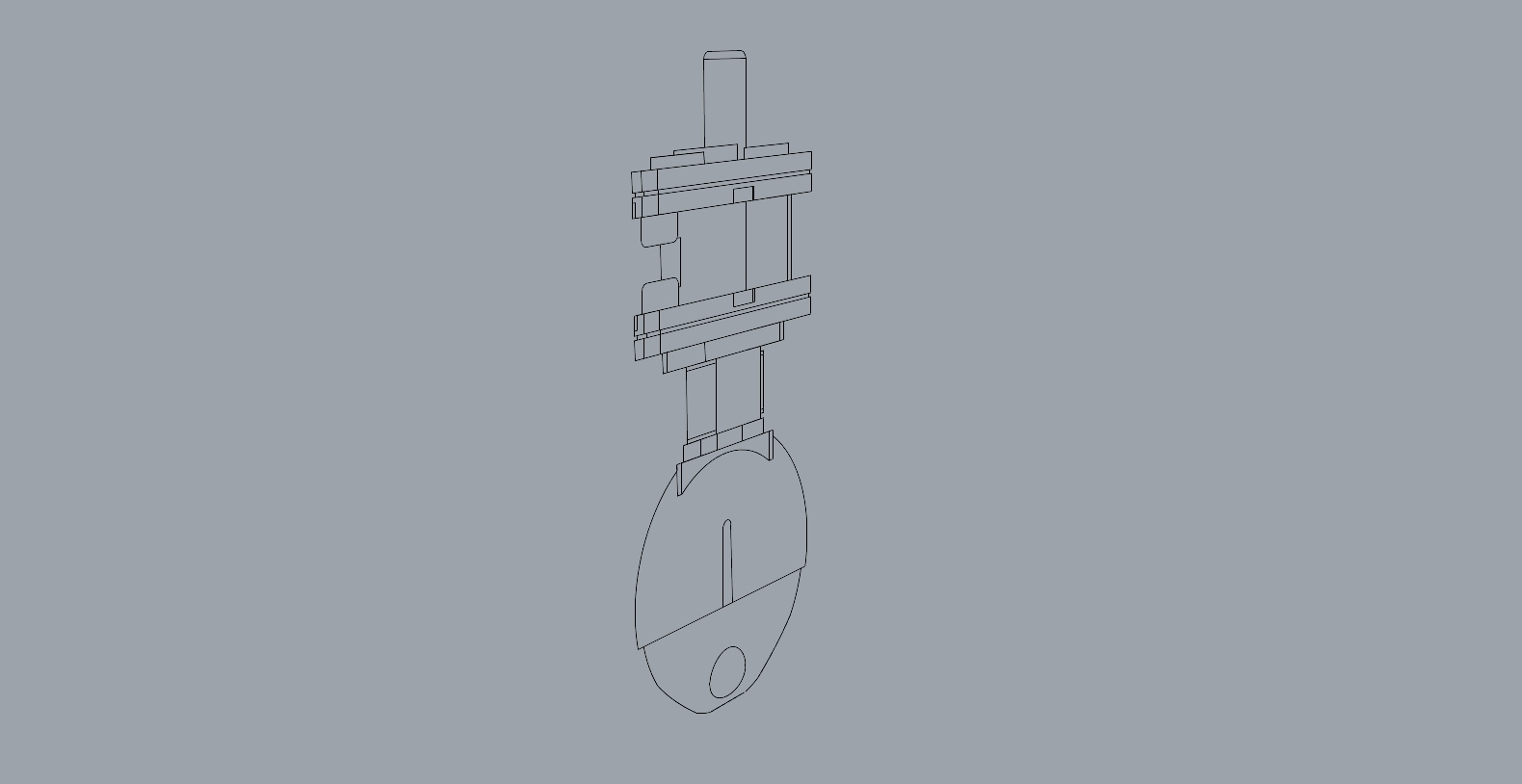

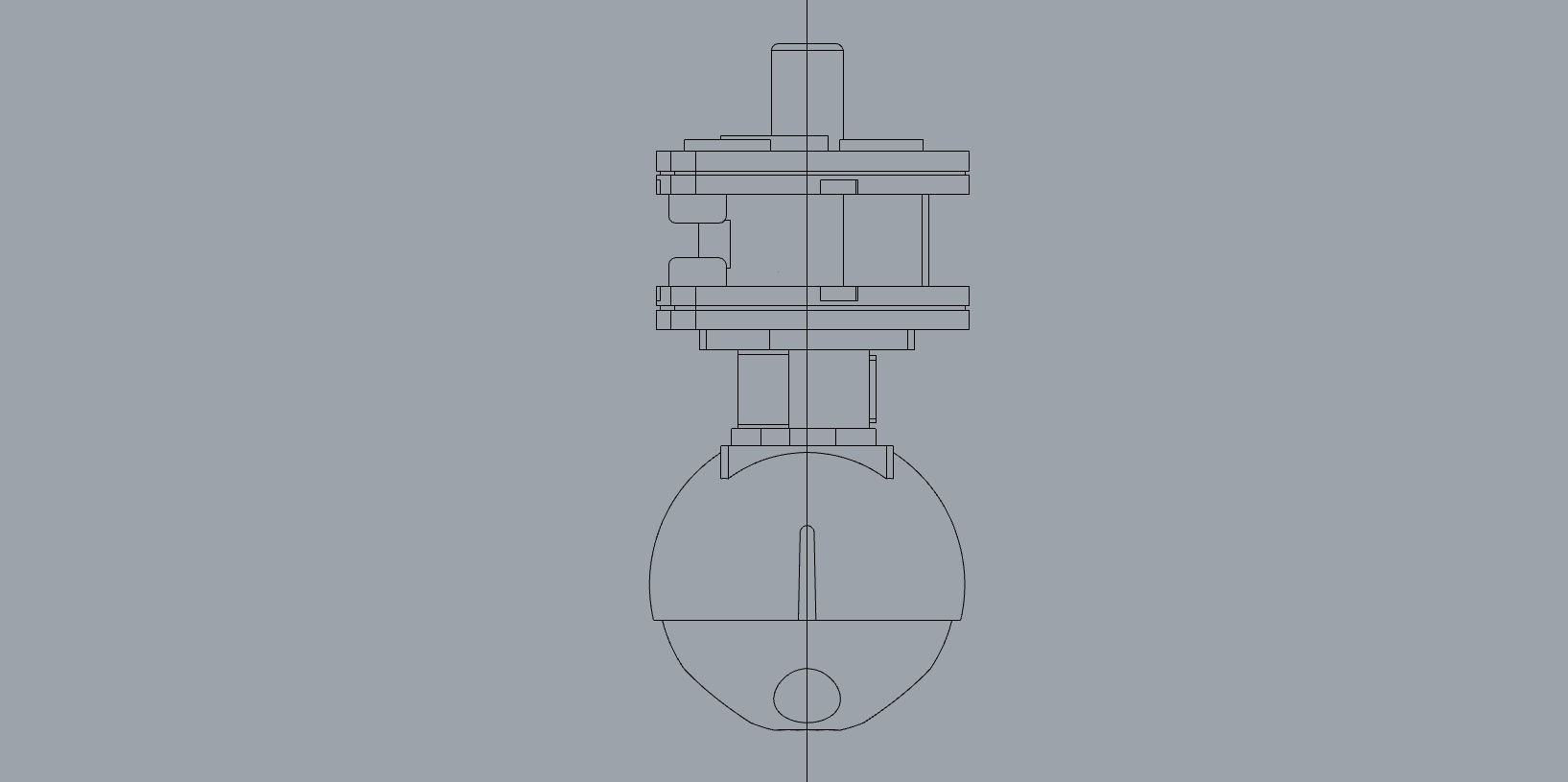

ただし、上の側面図を見てお分かりの通り、各部が
組み合って欠けています。
そんな事で、作図段階で後のモデリングを見通して
欠けていな線を残しておくなり、モデリング段階で
線を復元するなりの段取りが必要になってきます。

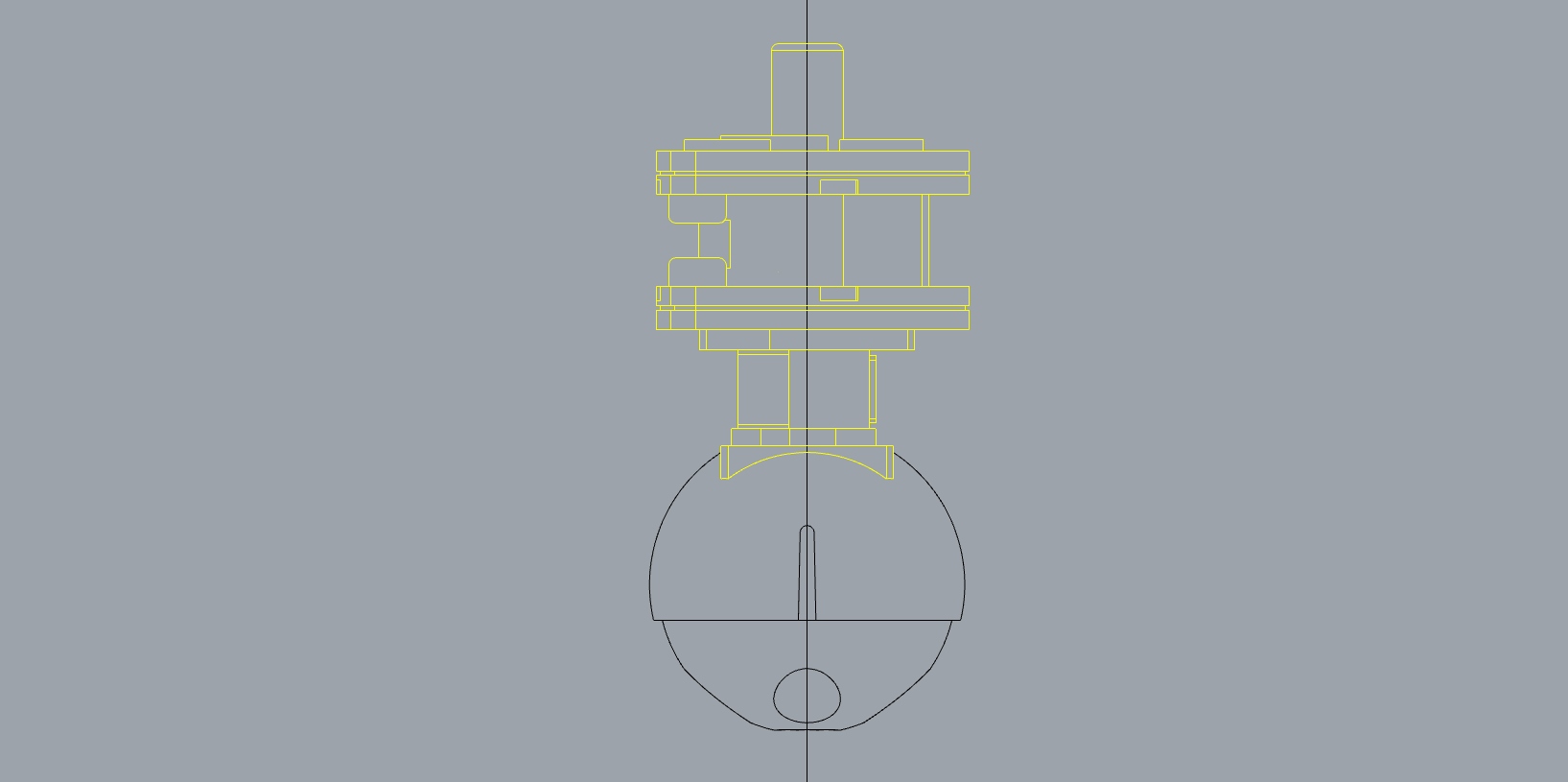

黄色い部分が不要部。
それと、回転させる部分の半分。

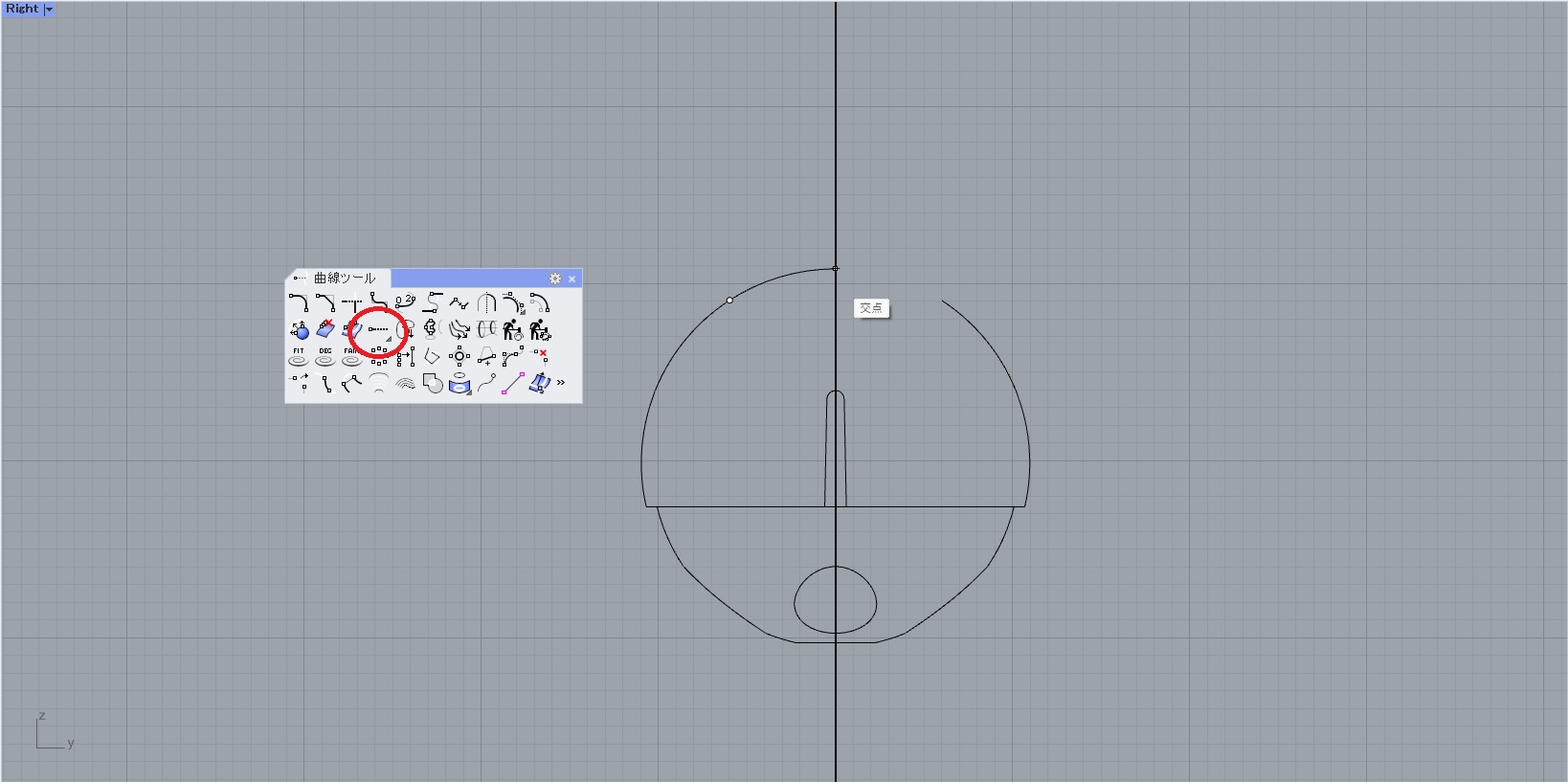

曲線を延長で、回転軸まで伸ばせれば簡単。
次は、不要なラインをカット～除去して行きます。
また、正円なら中心点を拾えるので、作り直す手も
有ります。

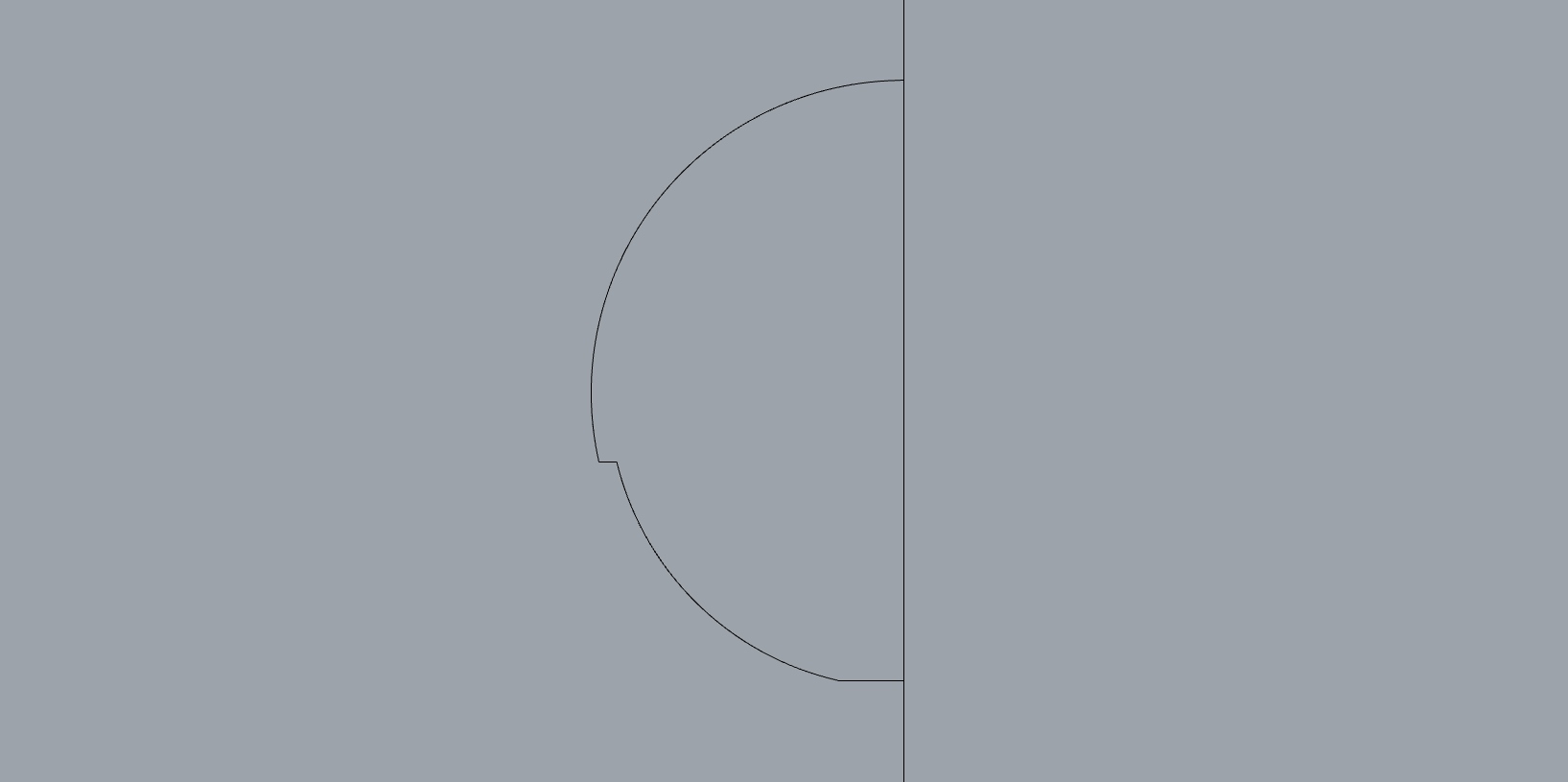

こうなればOK。
サーフェスモデリングのライノセラスでは、外側の
アウトラインを回転するだけでソリッドになりますが、
ソリッド系のCADでは、同じ回転軸にも一本加えて、
断面形を回転させる必要が有ります。
何となくで良いので覚えておいて下さい。

－で、回転。

回転させるとこうなります。

出来上がると気が付きますが、大小の球体が
２個、上下に連なっていますね。

画像の赤丸部分で示している様に、球体は（他の形状も）
勝手に作ってくれるコマンドが有るので、他の方法で
作る例も書いておきましょう。

先に上部側の中心点を図面上で選んで球体の径
（あるいは図面のポイント）を打ち込んで、中央付近の
段部分をカット。
そして、下側の球体も図面上で中心点を選んで径を打ち
込むなりして球体を作って、上下の球体部を互いに
プール演算（和）を使って一体化したら、同じ形状の物が
出来上がり～です。

ここも、結果が同じ物になる例。
でも、スプラインを延長するより、下の方法の方が精度的には
上かもしれないですね。

最後にディテール。
下面の5つのスラスター部です。
まず、一番下の中央のスラスター。
ここは簡単。

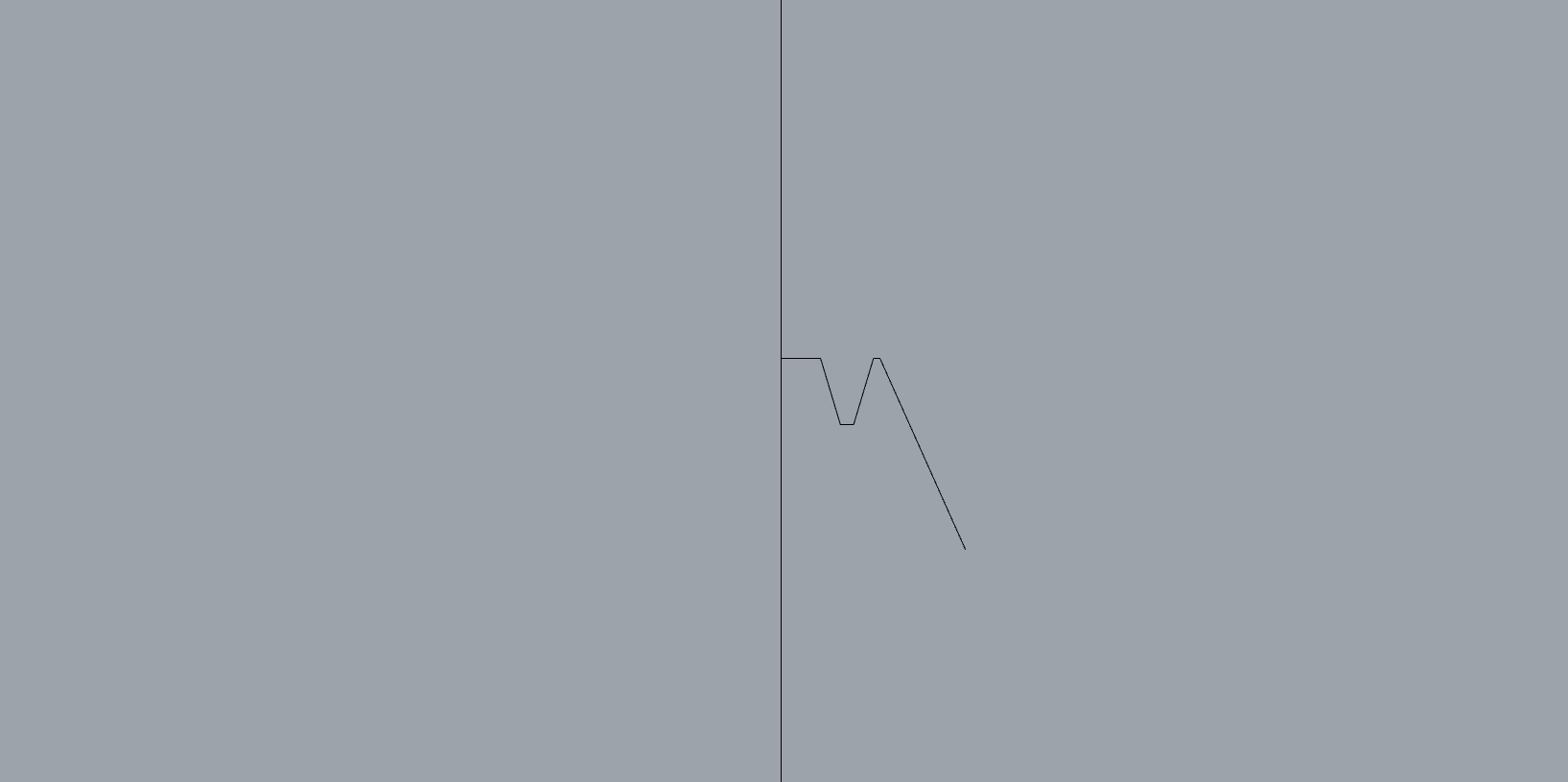

こんなスプライン線を回転。
（回転軸は、図面の中央ラインです）
そうすると、

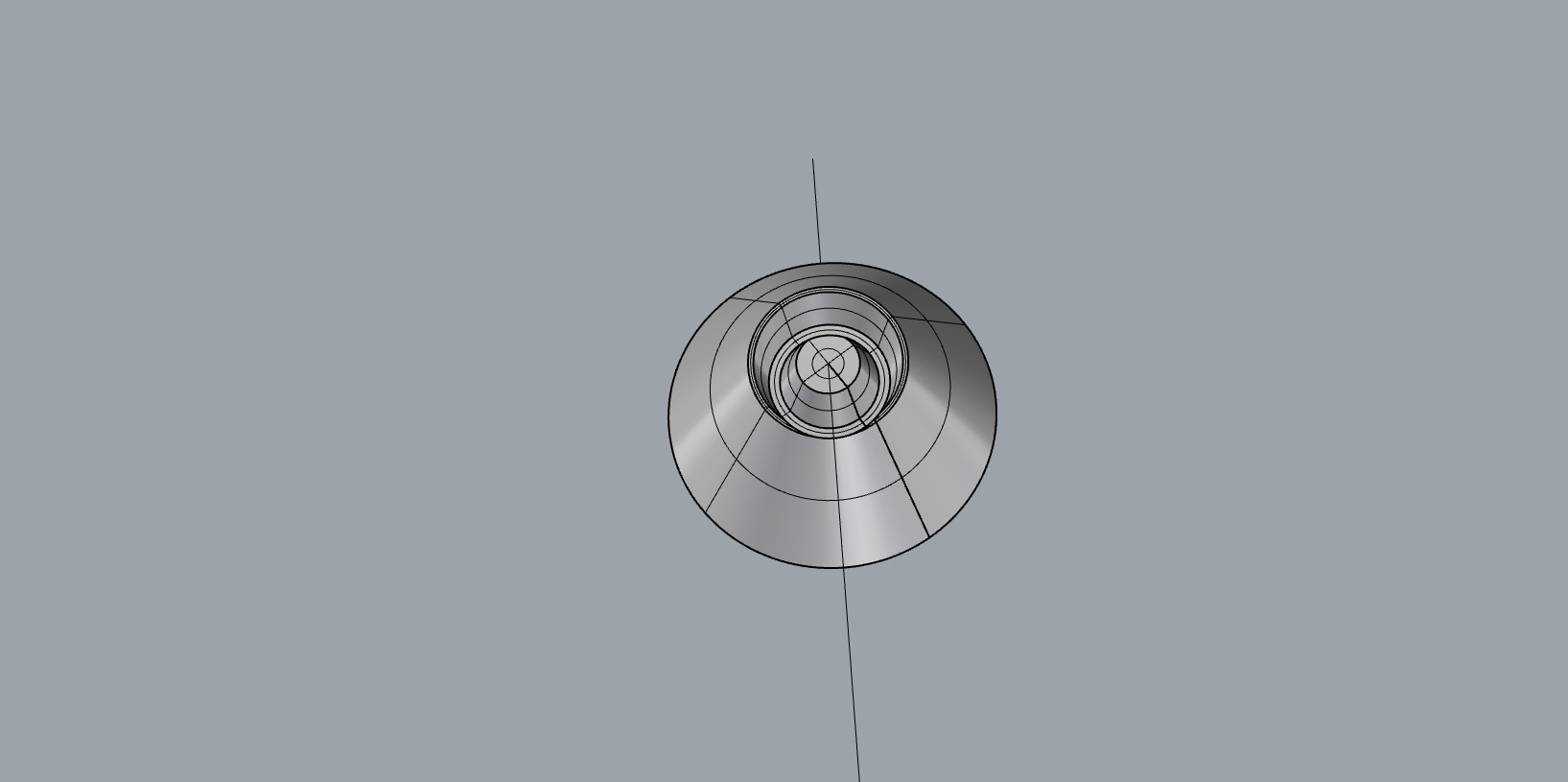

こんなラッパ状の物が出来上がるので、先に作った球体基本部と
カットし合って、一番下のスラスターの出来上がり。

周囲の４つのスラスターも、基本同じ方法ですが、カット後の
位置と形状がイマイチ自分の好みと会わなかったので、球体側の
開口部の形状をスプラインで描き～カット。
側面はサーフェスで貼っています。

回転したスラスター。

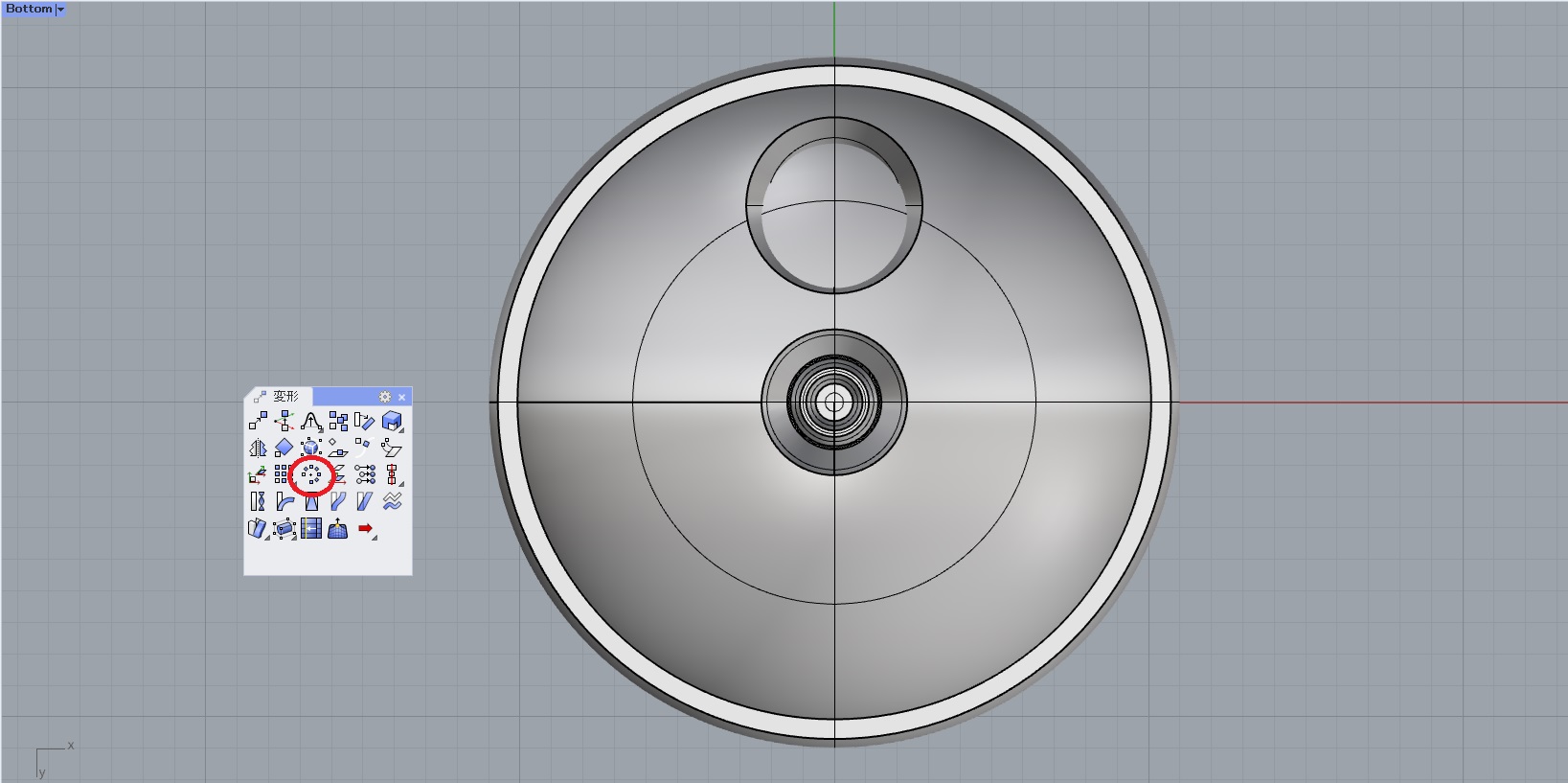

これをBottom（上でも可能）の画像にして、

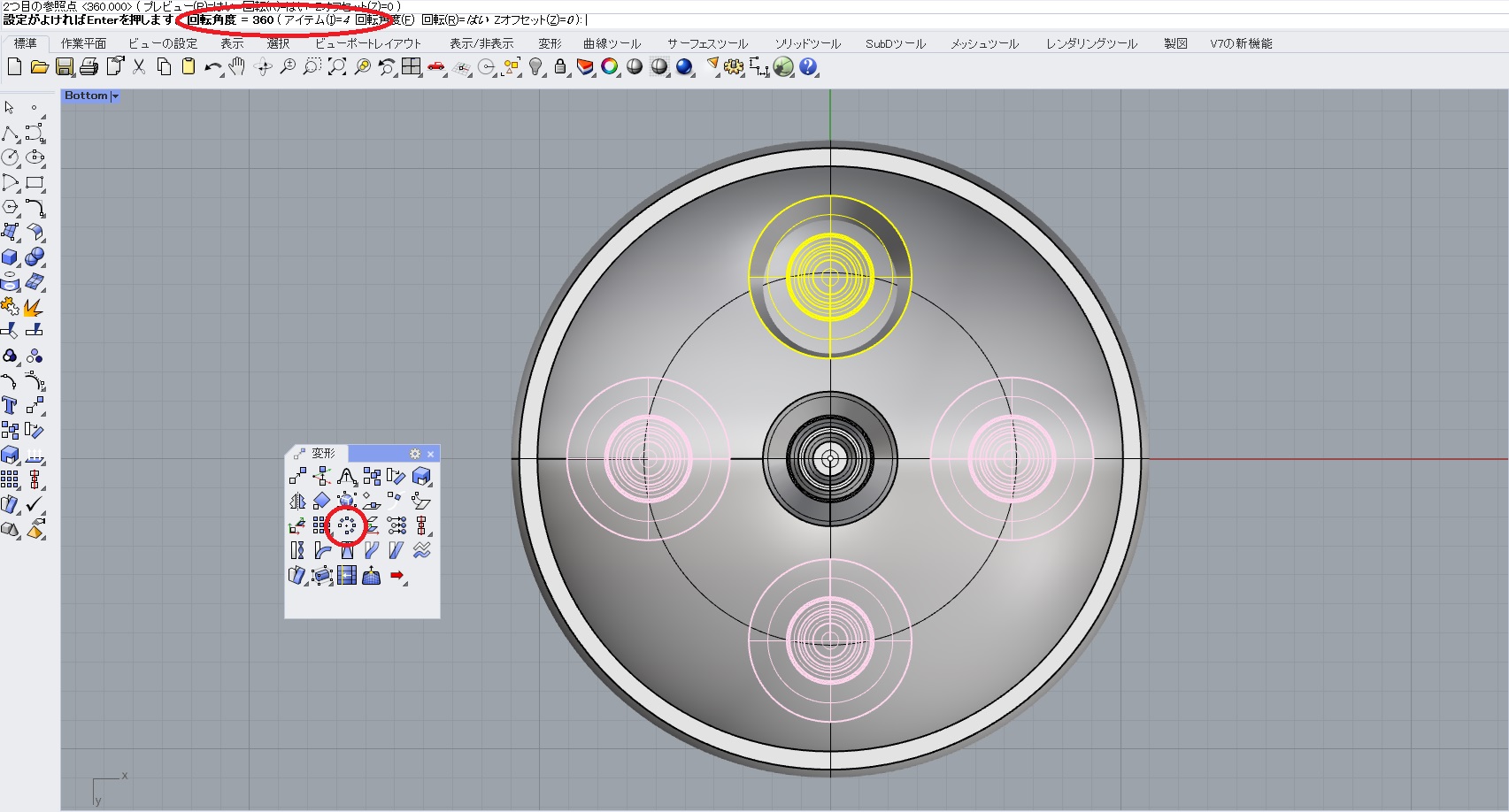

「環状配列」で4つ配置。

そうして、お互いをカットし合って、不要部を除去～結合
したら出来上がり。

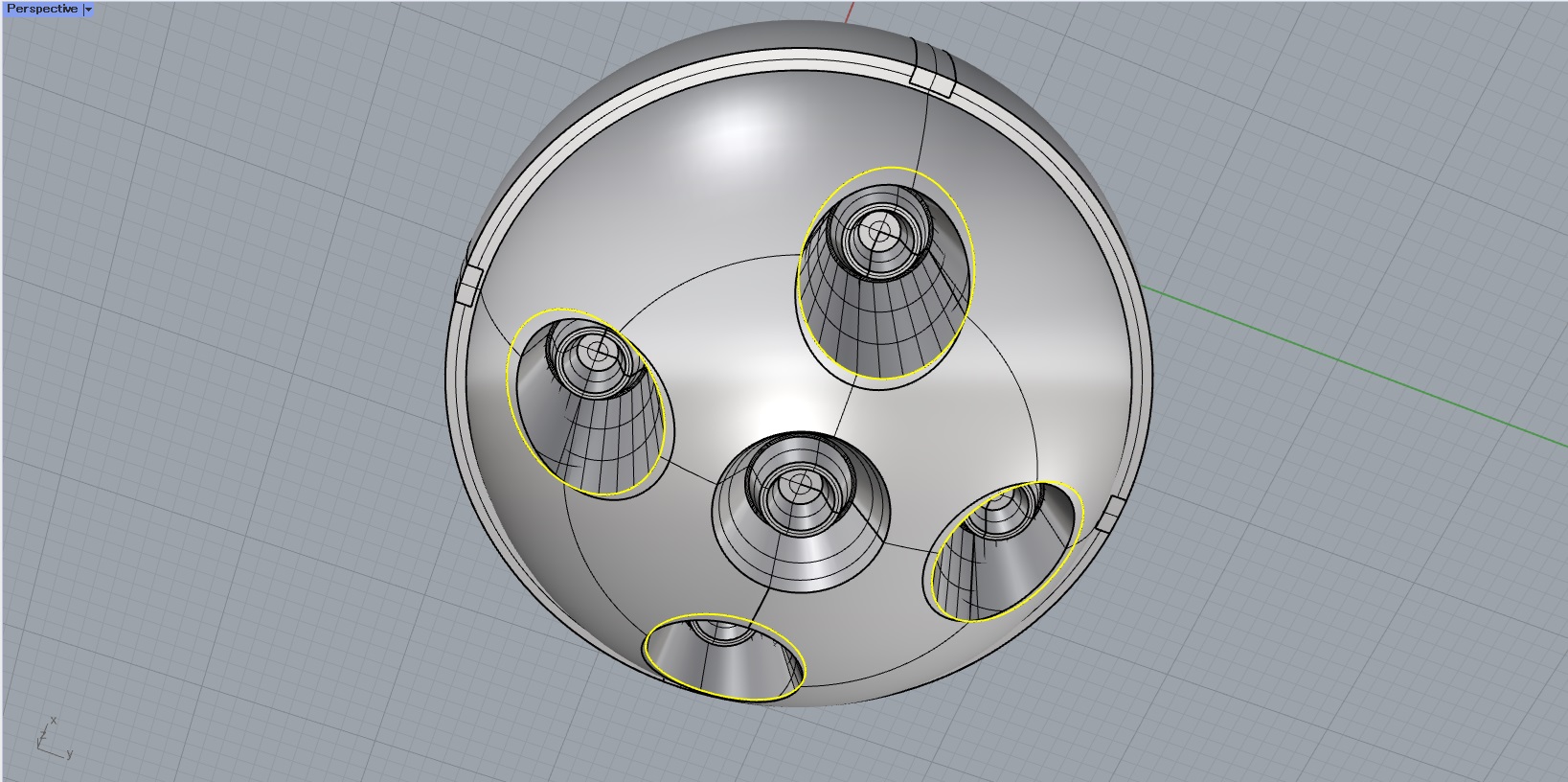

でも今回は、口の開口部を上に書いた様に、好みの形状に変えています。

黄色いラインの部分です。
完成版と重ねて表示しています。
カット用のラインに関しては、Front側からラインを描いて
希望のカット形状が出来たら、サーフェスで線を押し出して、
そのサーフェスでカットする段取りです（何度か試します）。
その段階で環状配列化しても良いし、側面を張ってから
環状配列～４穴をカットしてもOK。
同じ結果になるテクニックは他にも有るので、流れに有った
方法で良いと思います。

側面側の細い凹部も、想像通り似たような段取り、上部の箱状の
部分は上の方で説明した方法で作って、プール演算（和）で
一体化した部分になります。

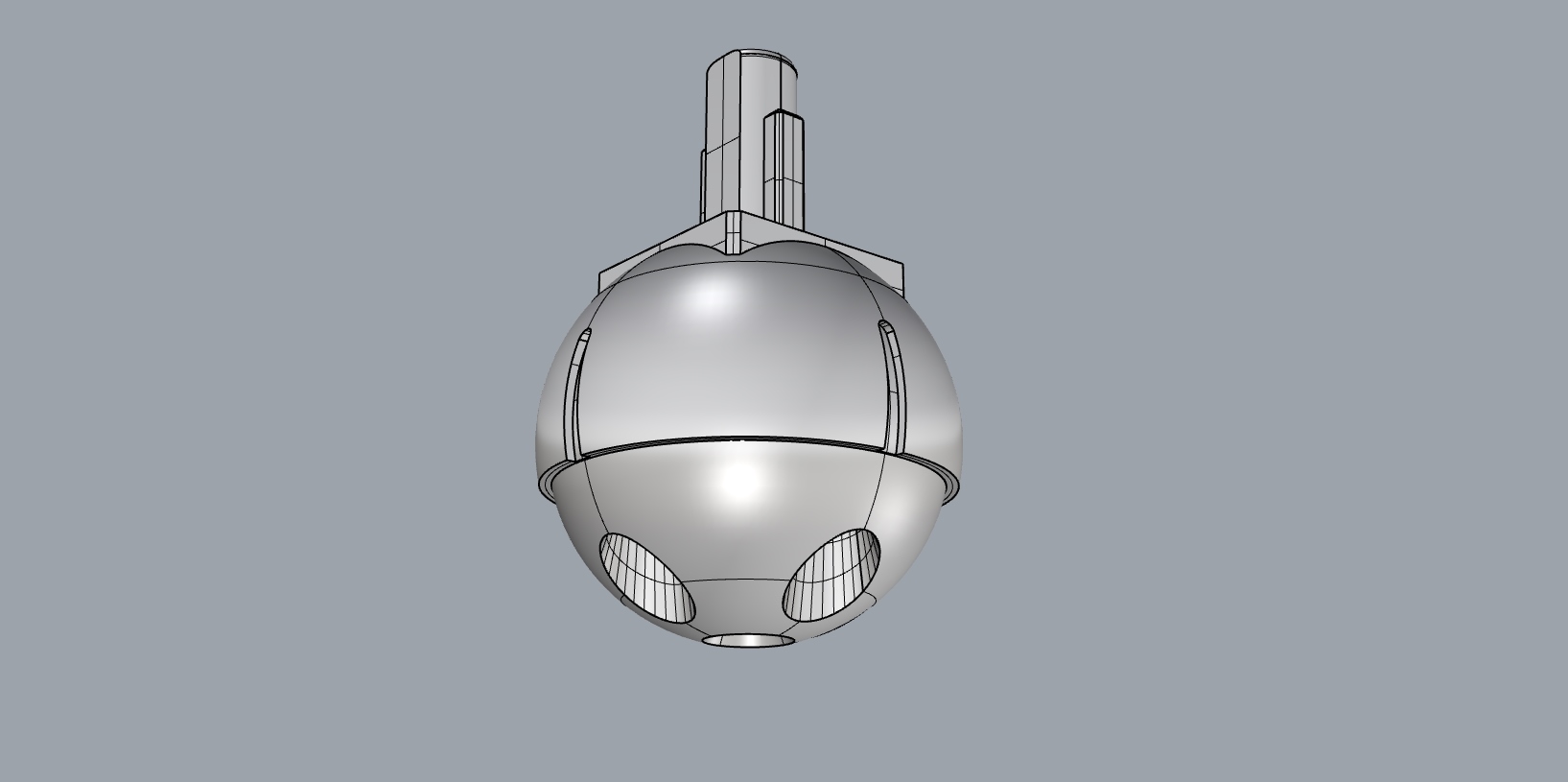

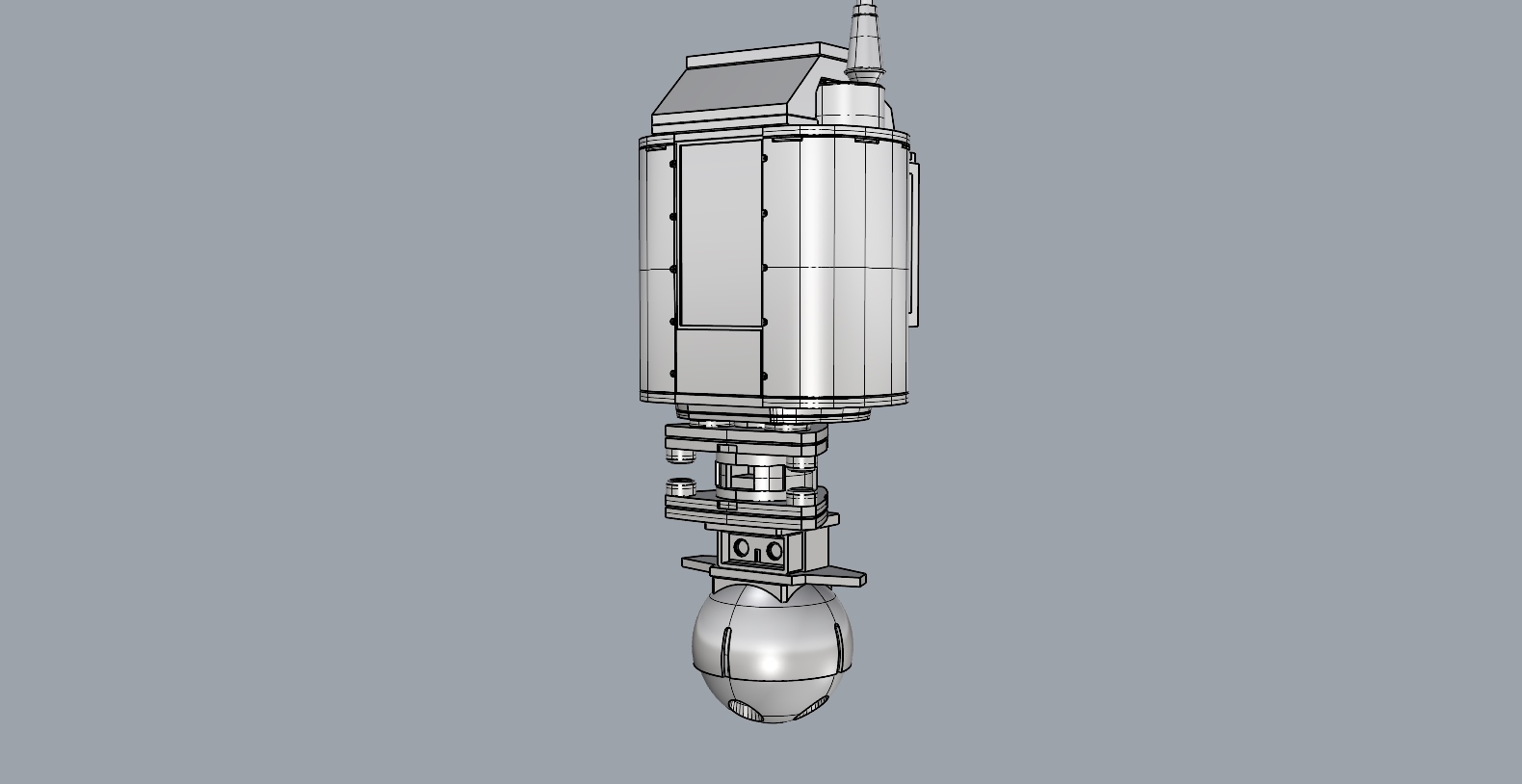

そんな事で、外観はこんな作業でした。

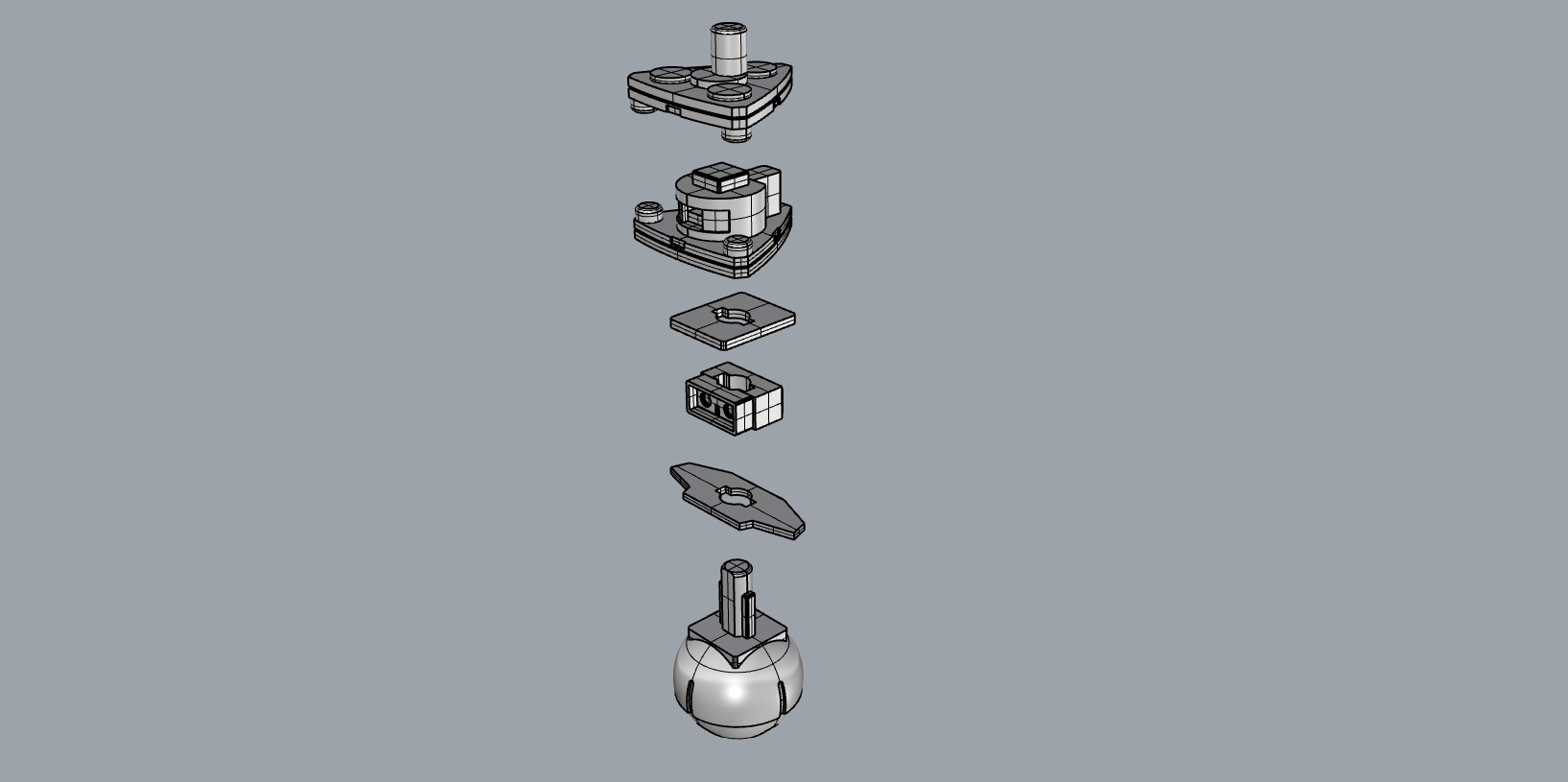

その後は（作業中でも）出力用の分割など検討しながら、
分割・組み合わせ部を作って出来上がり。

パーツ同士のクリアランスは、プラスマイナスを読んで～と、
後作業が楽になる様に0.1mm（たぶん、他の方より緩い方です）。
コマンドの「サーフェスをオフセット」を使って、クリアランス
付けすると楽ですヨ。

以上、簡単な作業でしたが、説明して行くと長くなりますね。

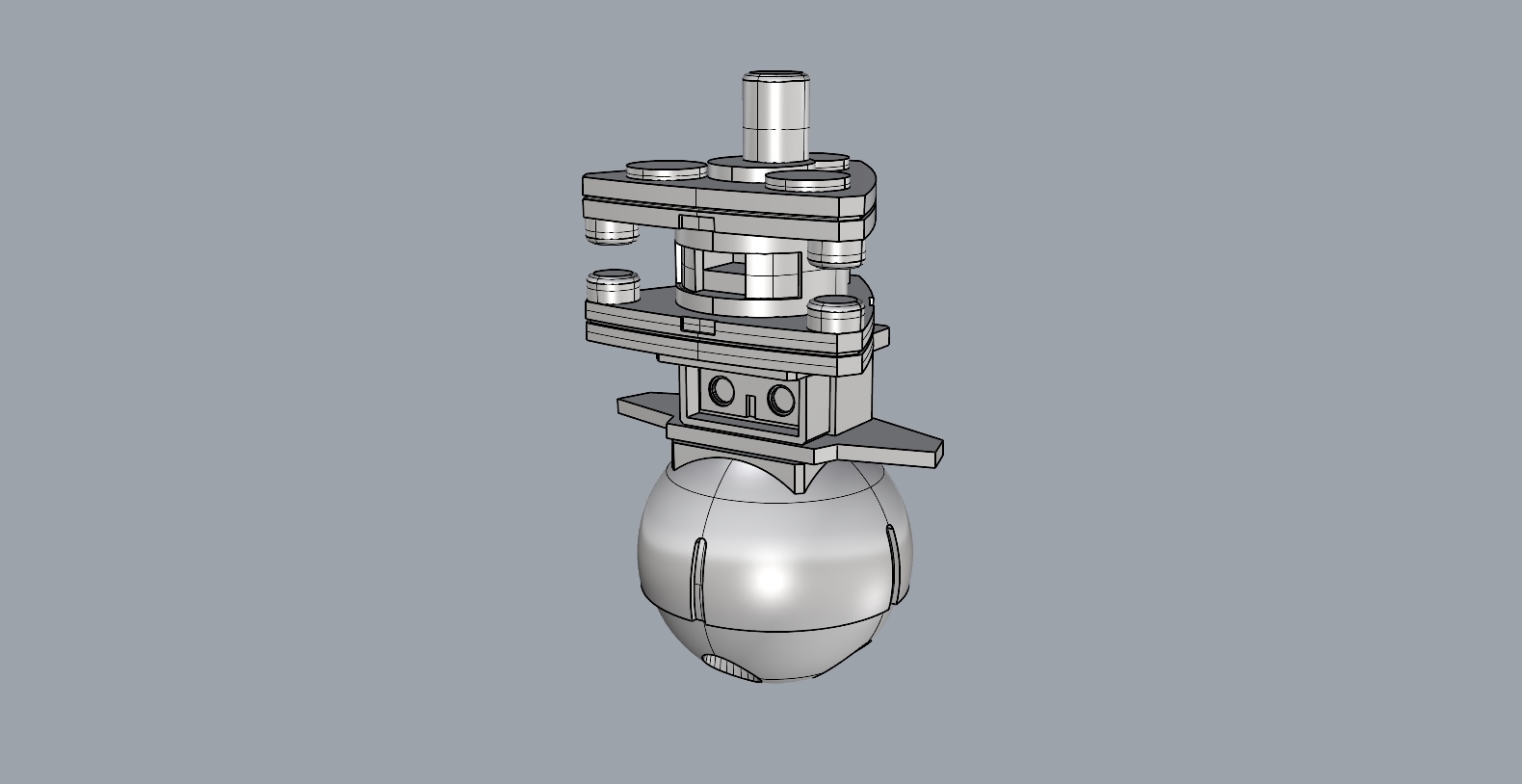

今回のbody部のモデリングは、こんな作業で出来上がった
部分でした。

3Dやライノセラスの初心者さんに、少しでも参考になれば幸いです！
