スキースピーダー　(　V-4X-D Ski Speeder　）　NO17

まだ、済んでいなかった、翼のディテール入れです。

まずスジボリ。

はっきりと解る細かい資料も無いので、こんな感じ～の感覚で入れました。

特に裏面に至っては、トイぐらいしか参考になる物が無いので割と適当です。

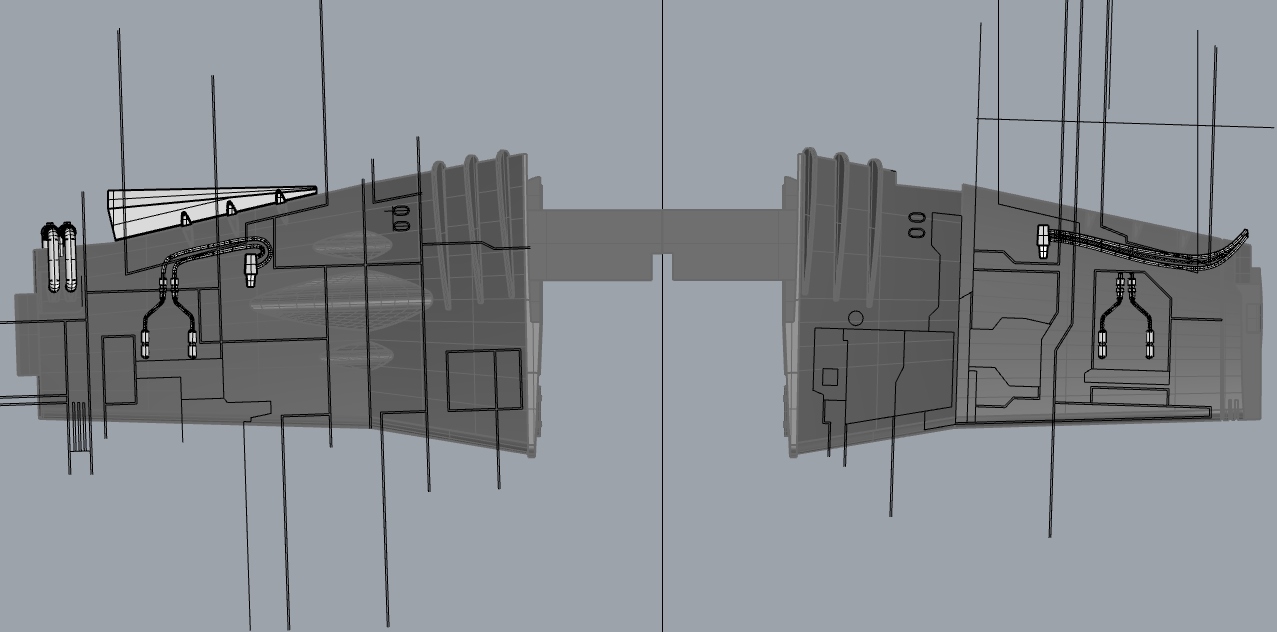

これは、上面側のスジボリで、幅と深さは0.20mm～0.3mmの間。

出力時の太り具合で後から調整するのがベストですが、これだけあると後の調整が大変。

～なので、よほど見苦しくなかったら、このまま最後まで行くかな。

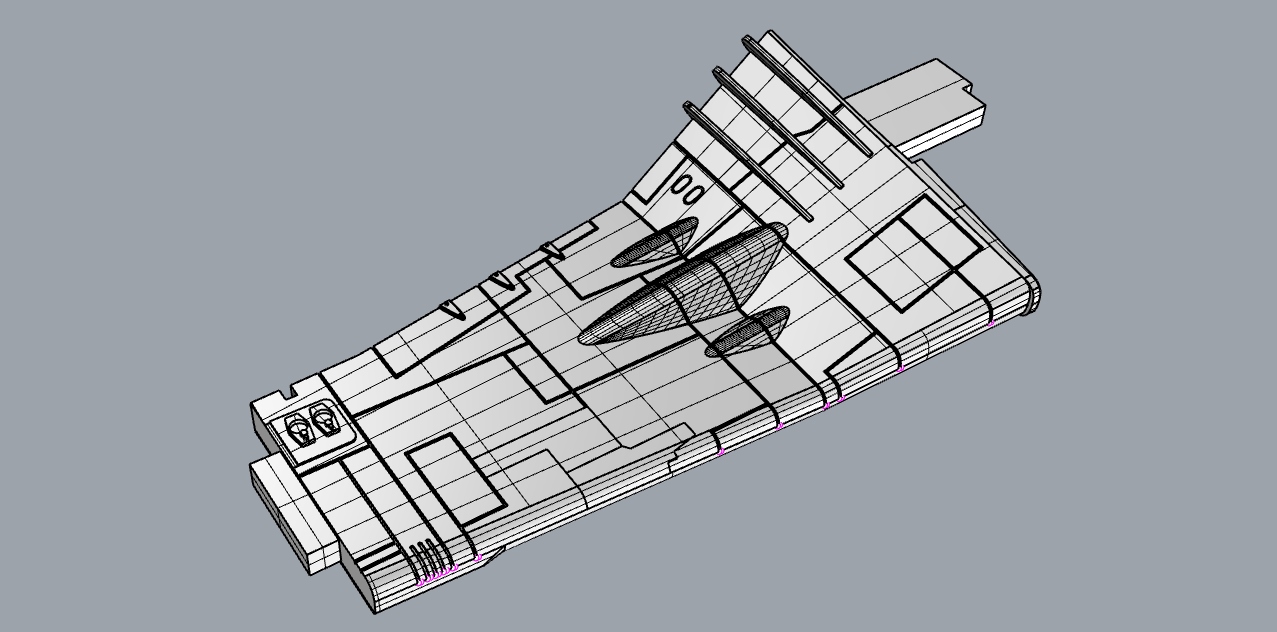

上面側だけ入れたのがコレ。

一緒に、表面の凸凹のディテールを解る範囲で再現。



そして、装甲が剥がれて内部のフレームが見える部分。

CG画像をアップで見ると、フレーム内部に細かいコード類も見えます。

このスケールでは、同じサイズで再現できないので、太め＝少な目での再現です。

オリジナルのCG画像は、かなり細かくモデリングされている（1/1の実機並）ので、

1/48スケール想定のこのモデリングでは簡単には再現できません。

その気もありません。

ここは見せ場なので、もう少し張り切って進めたかった所でしたが、

気力の衰え・・・



内部フレームのむき出し部分に関しては、ネット上で入手できる資料全てが異なっているし、

データの流用～微修正で異なった機体にしている様にも感じましたので、

下手に資料を追わない事にしました。

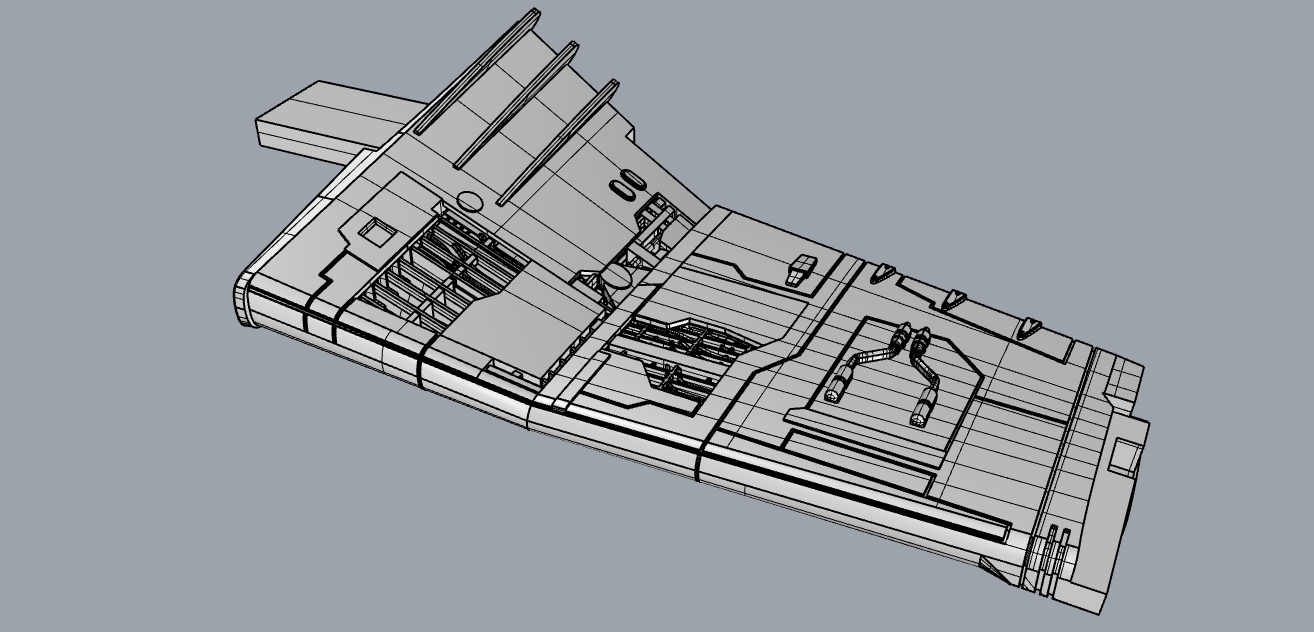

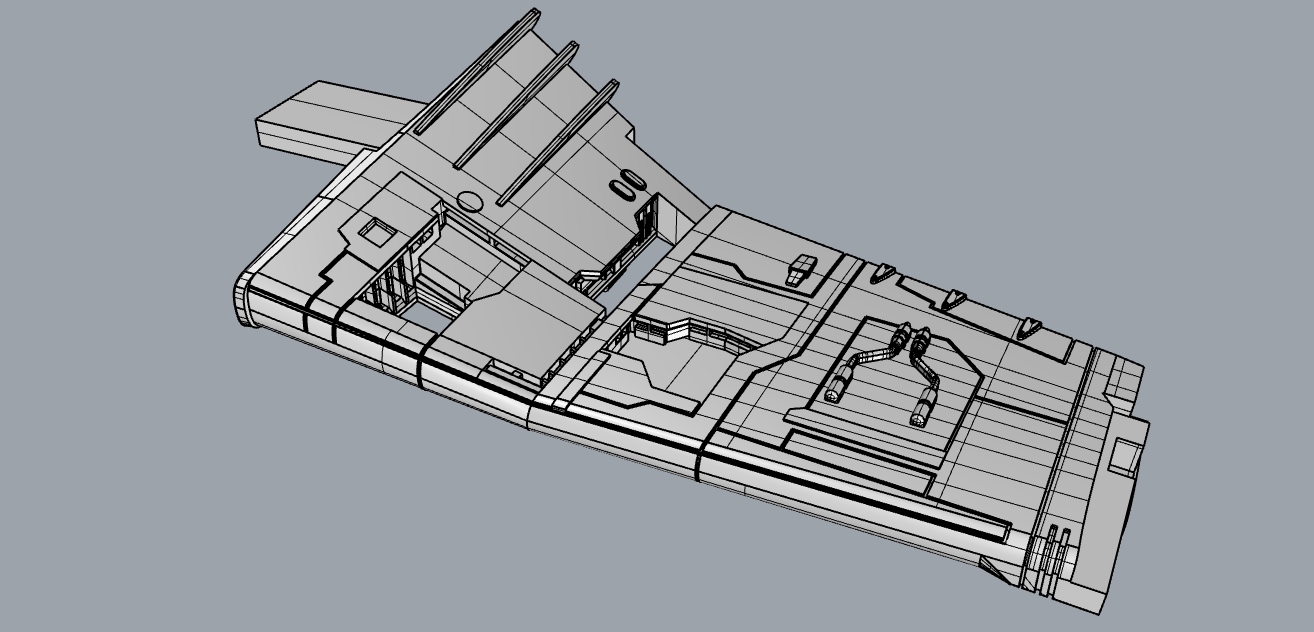

内部のフレーム部は、仕上げなどの事を考えて別パーツ。

内側の断面もついでに凸凹させて見せ場の延長。

この辺りは、データ・モデリング～出力ならではの　”～ついで作業”　かナ？

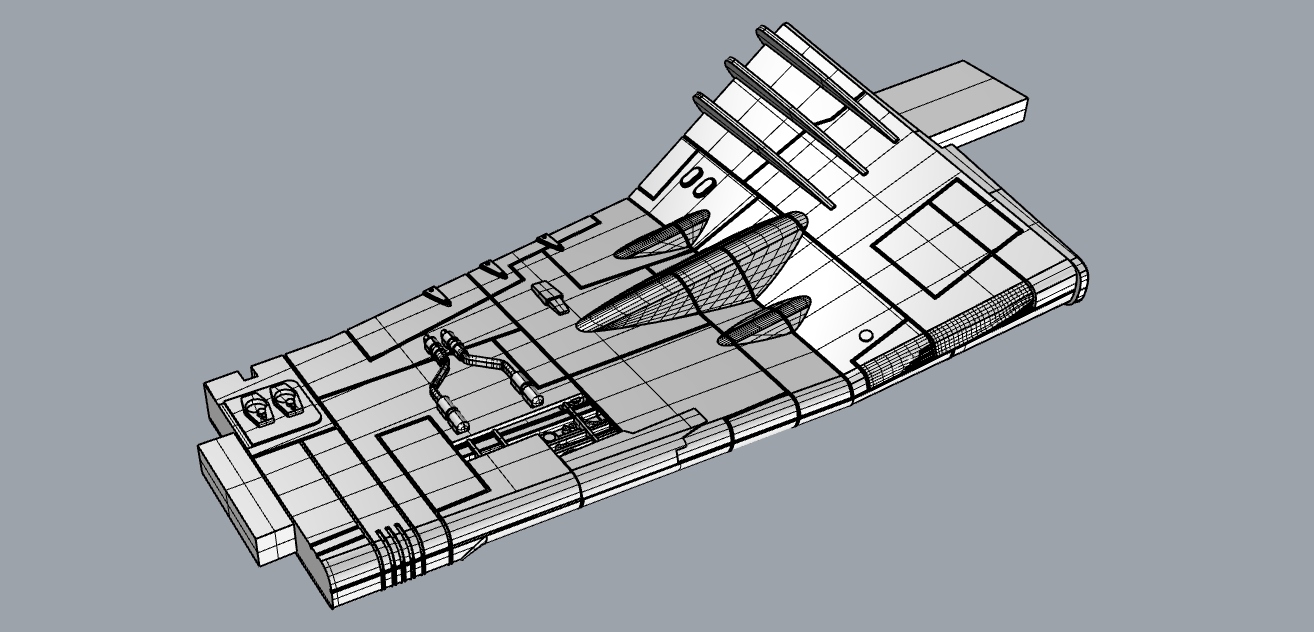

左側の翼もこんな感じ―

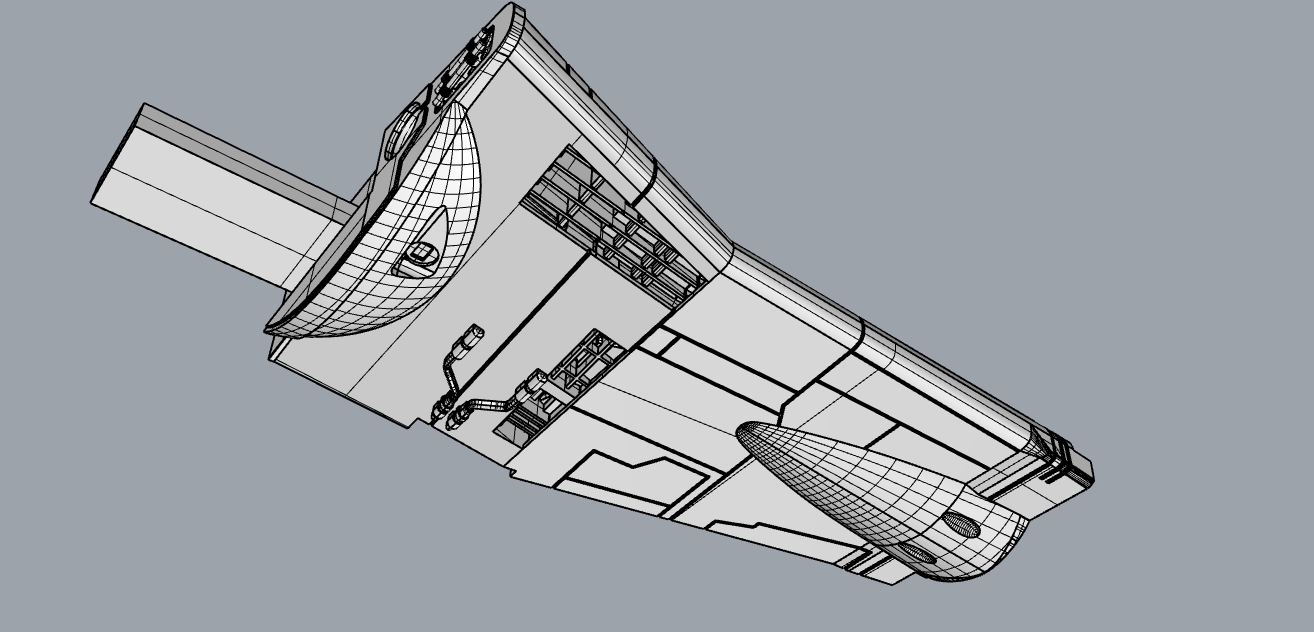

裏側。

スジボリが少ないですね。

多分、現物で追加すると思います。



ついでのお遊び作業。

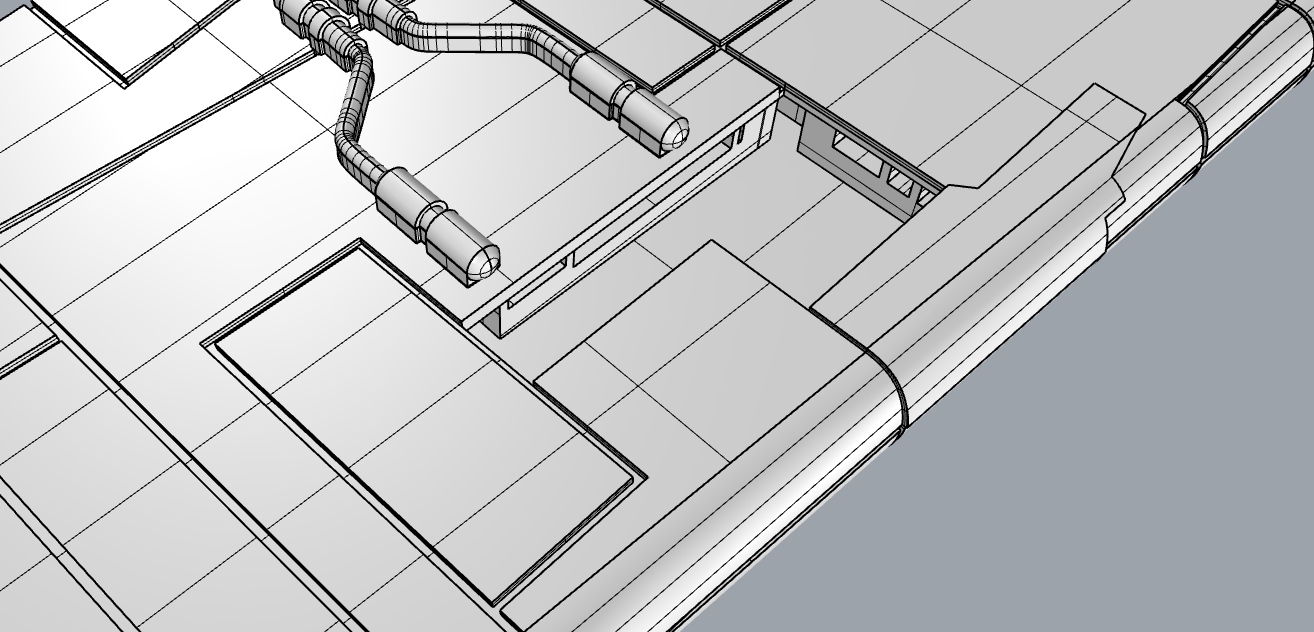

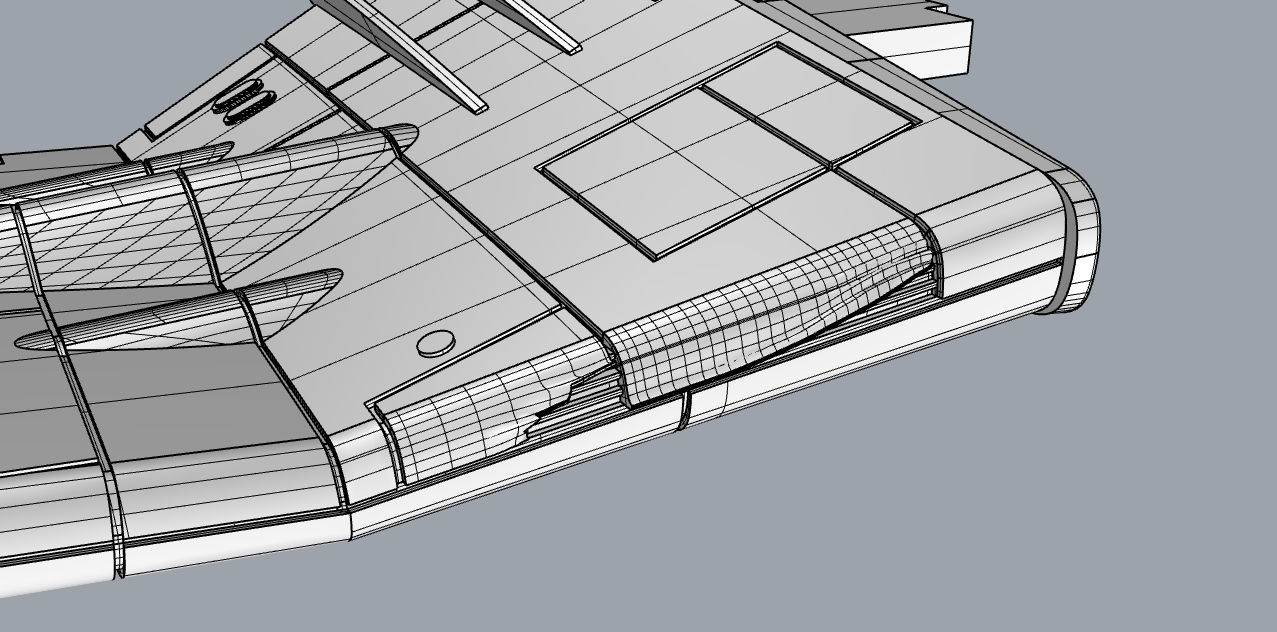

装甲が潰れてひしゃげた部分。

あんまり使わないライノセラスの制御点移動モデリング。

潰れを表現するのは上下・前後だけなので、ガムボールを使うと楽に出来上がりました。

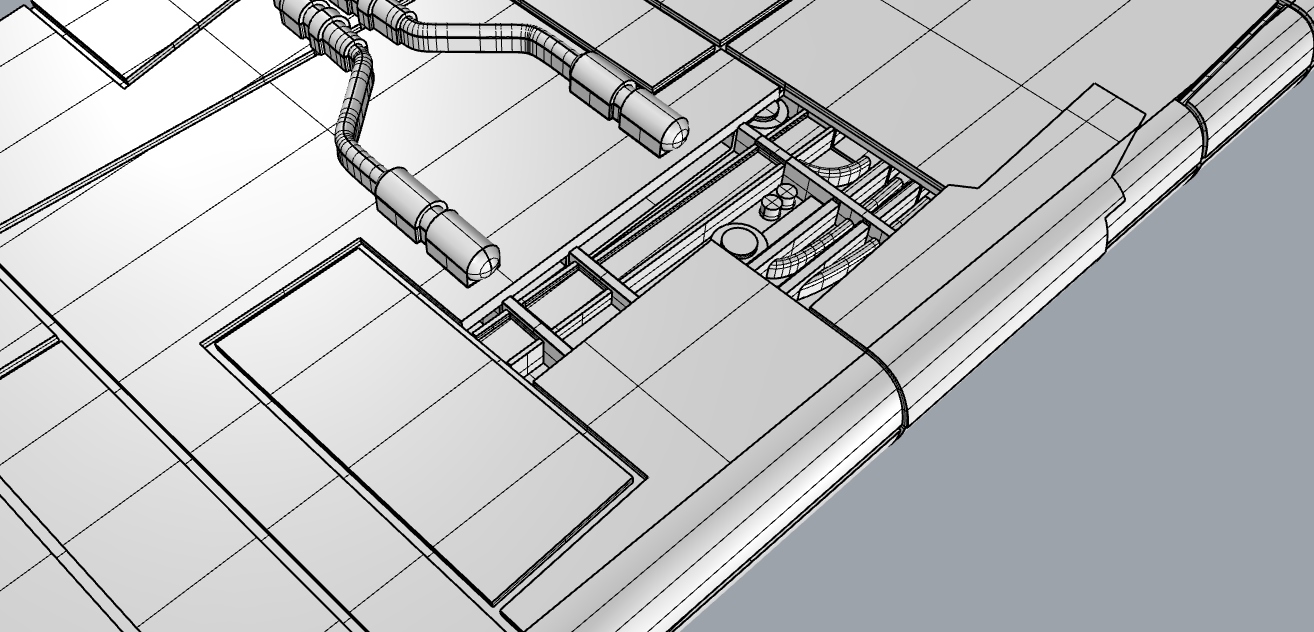

内部のフレームも少々入れましたが、スケール的に小さいので、どれほど目視で形状判断が出来るか

出力品次第ですね（無駄な作業の可能性あり～です）。



これで左右の翼が出来上がりました！
