サンダーボルト版　RB-79 ボール　NO12

「ミサイル・ポッド」タイプ～のボールさん。

商業誌でのモデラーさんの作例は存在しています。

でも、前回までのこのスレッドでは、登場したカットが見つからなくて、

3Dモデリングが出来なかった機体です。

モデラーさんの作例をコピーする訳にも行きませんからね。

でも先日、どうにか登場カットが見つかりました。

サンダーボルト本編、コミックの第2巻・第10話のボール小隊の登場シーンです。

とは言え、かなりのラフ・カット。

～なので、逆に作り手にとっては好都合！

自分でアレンジしたものを勝手にモデリングできますからね。

そんな事で、出来上がった物が下―。

今回も、出力は無しの3Dモデルで完成～終了です。

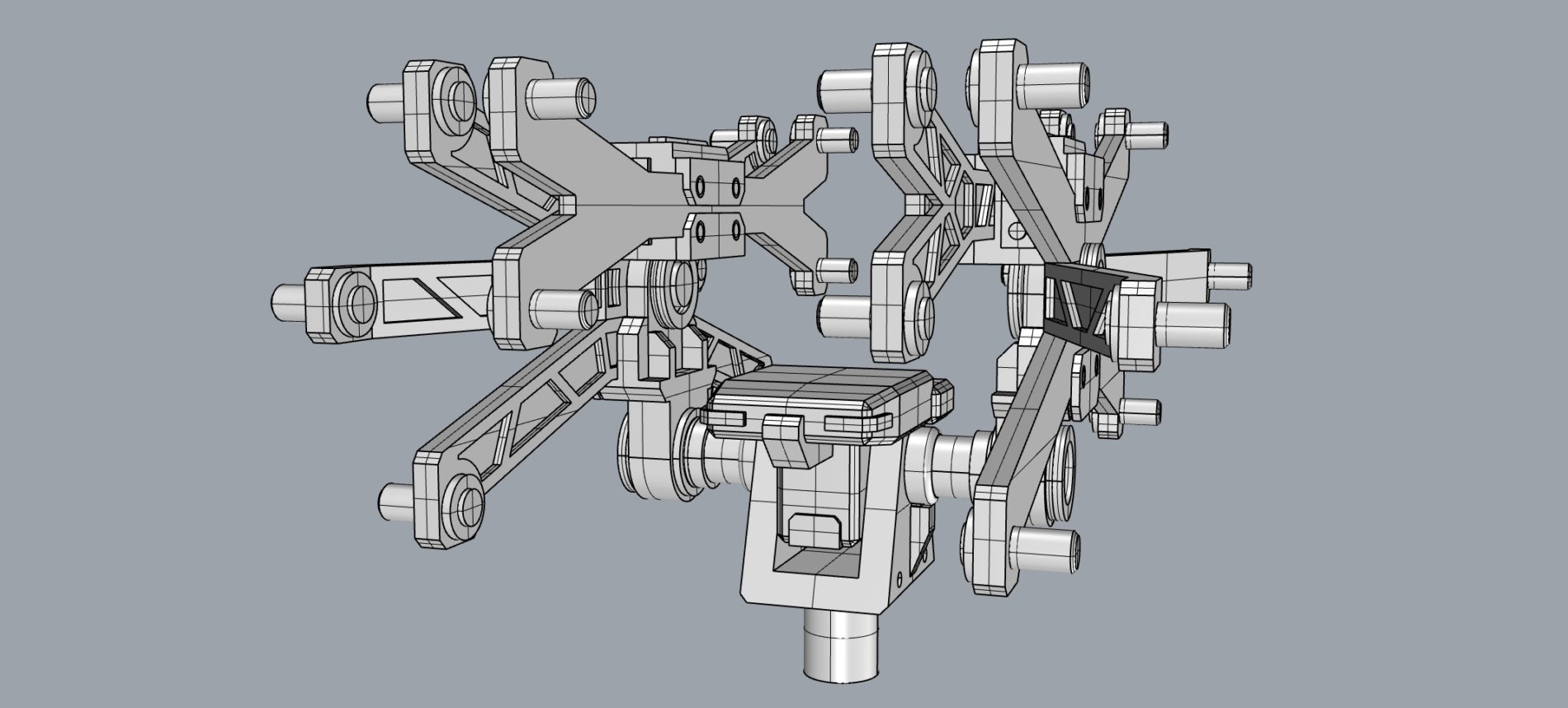

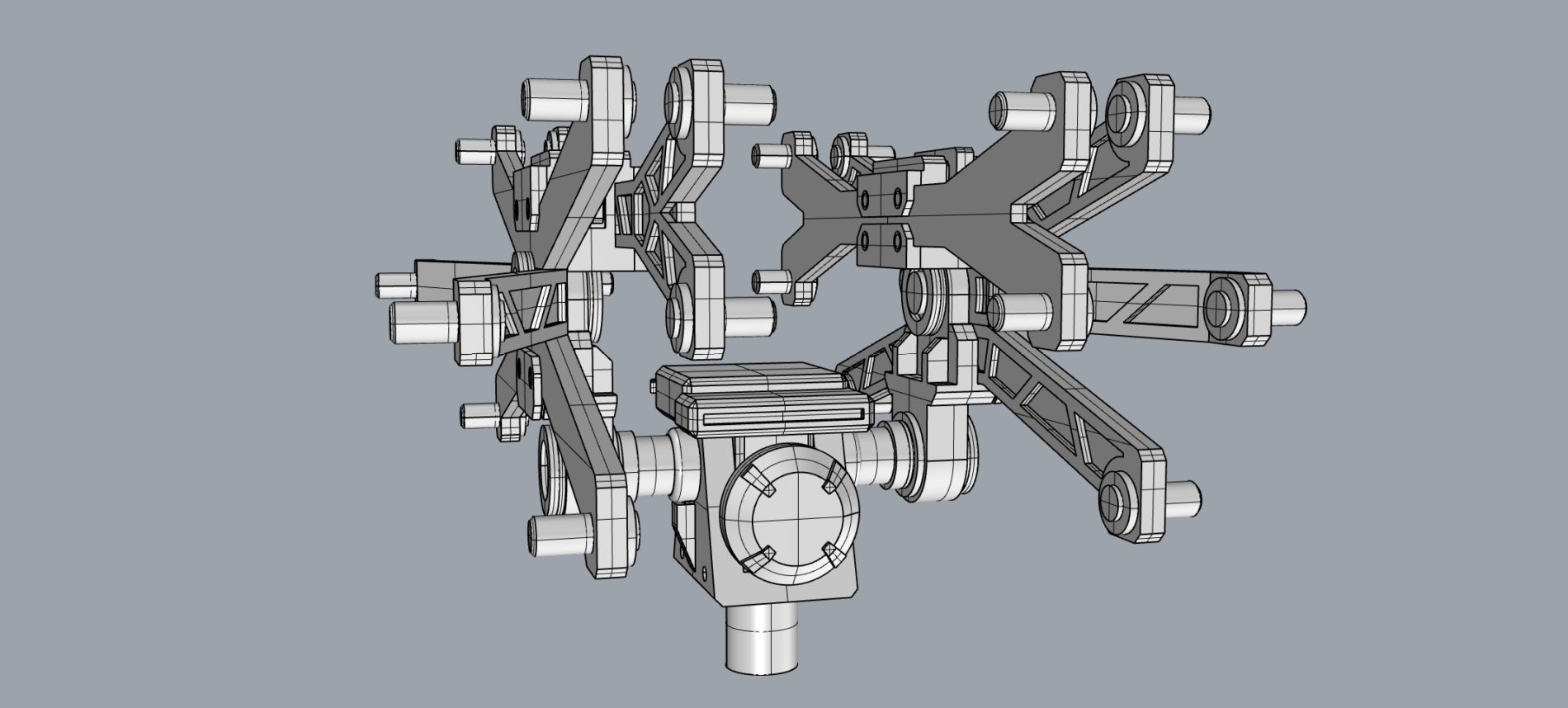

中央の基部は、バルカン・タイプの改造品です。

左右のアーム部分は、ミサイルBOXを固定するアーム部分。

前方―



アームの後方は、前方部のミラーコピー品です。

詰まる所、1/4作ればミラーコピーで出来上がりです。



（2021/09/18）訂正・追記

ここで言う1/4と言うのは、アーム部分だけの事。

でも、中央部の肉抜きディテール部が少し異なっていますね。

正確に記すと―。

まず、片側の前半部から完成させます。

上のアームを作ってから、ミラーコピーで下を揃え～上下が揃います。

次に中央のアーム部分を作れば、アーム部の前半部が出来上がります。

この、上下と中央部のセットを前後でミラーコピーすると、片側のアーム部の完成。

出来上がった片側を、機体の正面（後・上・下でも）の中央でミラーコピーしたら、

左右のアームの出来上がり―

肉抜きの凸凹部とか、そのままミラーコピーすると向きが揃わない様な部分は、

あらかじめ予測して、作らないで置いておいて、ミラーした後にモデリング。

こんな手順だったかナ？

でもまあ、この段取りを理化出来れば、3Dモデリングが楽に進めますね。

ロボット系の腕・脚部にも当てはまりますし、

頭部・胴体部・etc、片側だけ作って行けば良いしネ！







肝心の、ミサイル・ポッドの方は、

サンダーボルトの他のメカ＝宇宙船でも見られる、６角形BOXです。

中央は、基部が有るので２段としましたが、コミックのラフ画からは、

３段とも見えます。

まあ、ラフ画なので、カッコ良く収まる様に適当に―



ポッド部の方。

こういう物は凡庸品だろうから、組み合わせるアームさえあれば、

どの機種にも合う～のだろうと考えて、1×8個。

ミサイル・ポッドの横にも接続すれば、無限に～とか。





開閉部も宇宙船と同じ様に、上下に開閉ヒンジが付いているタイプを模して―

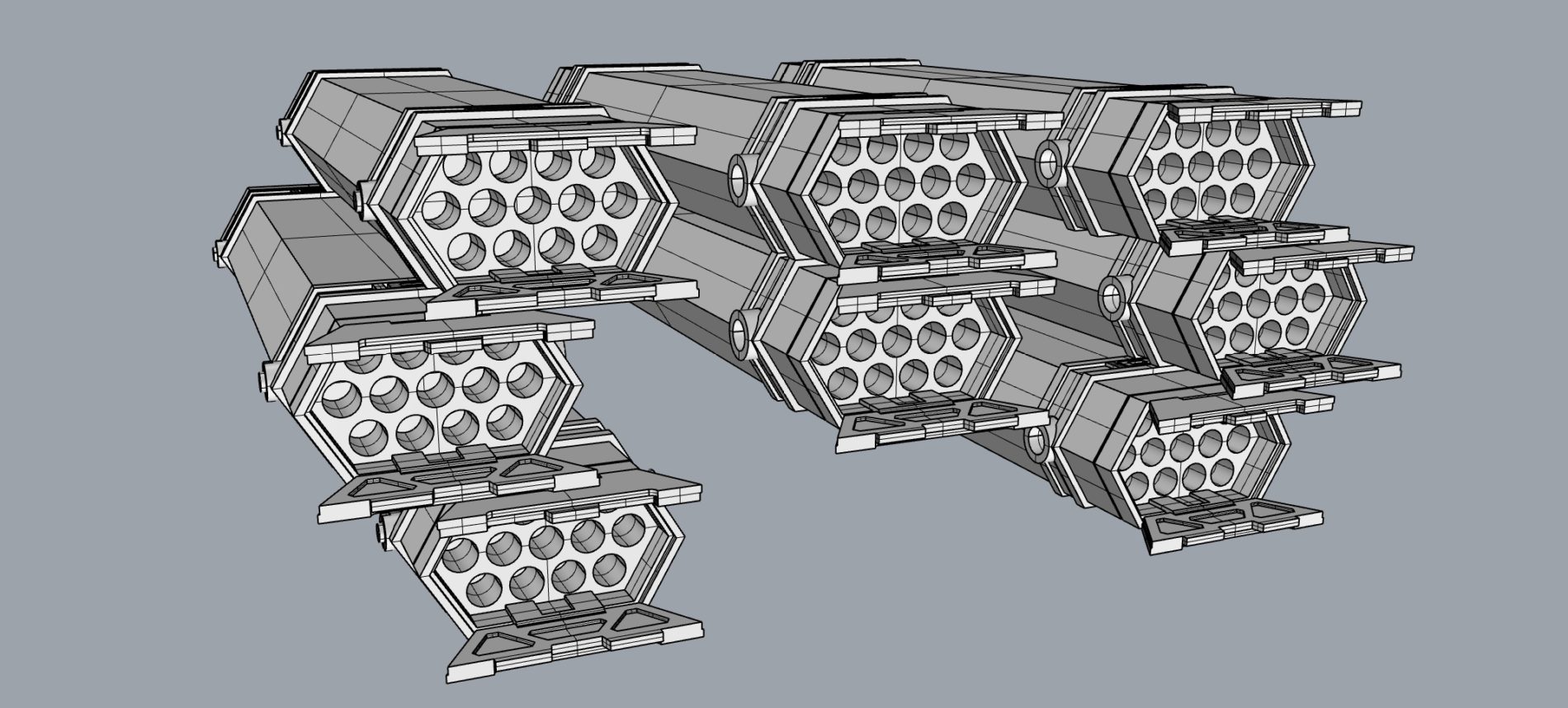

ミサイルの穴は、６角形に収まりの良い３段にしてみました。

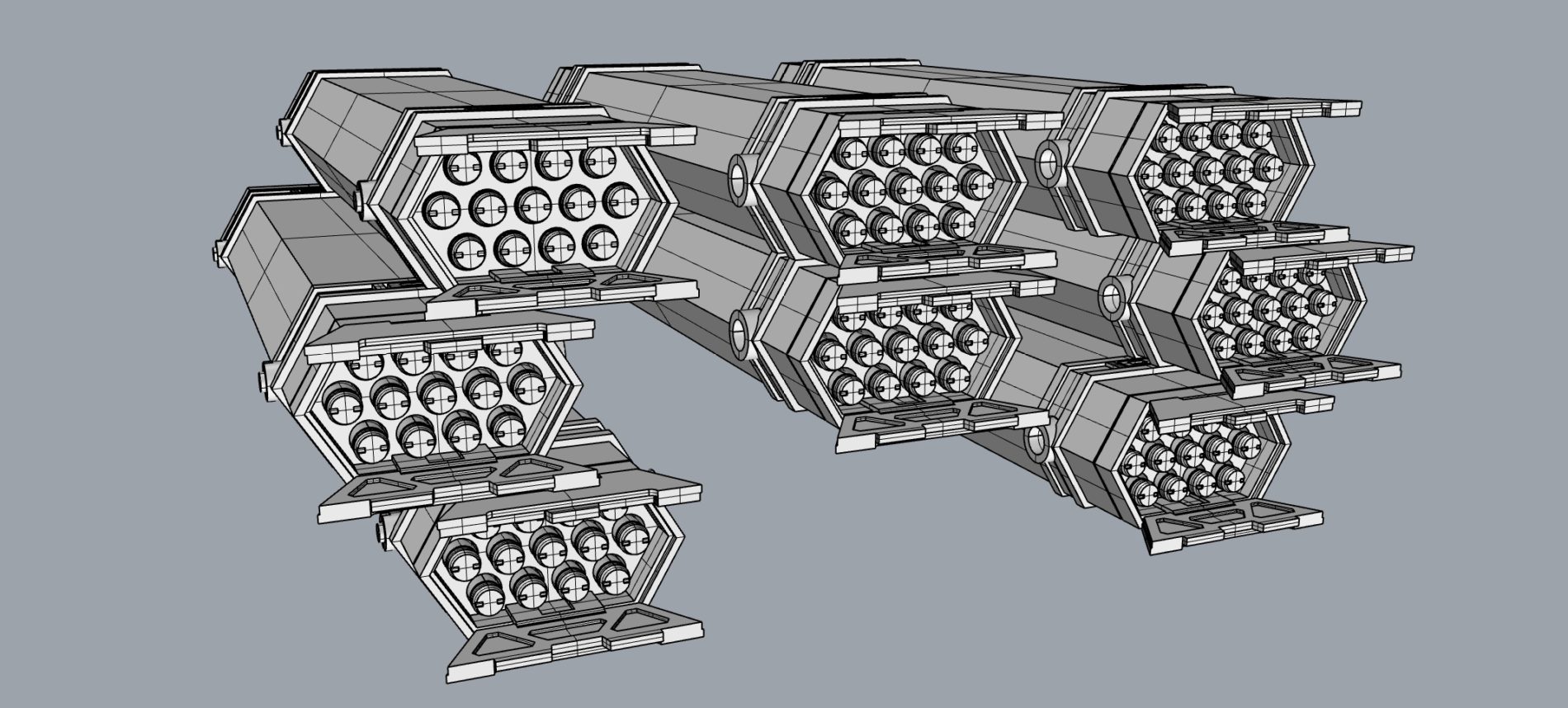

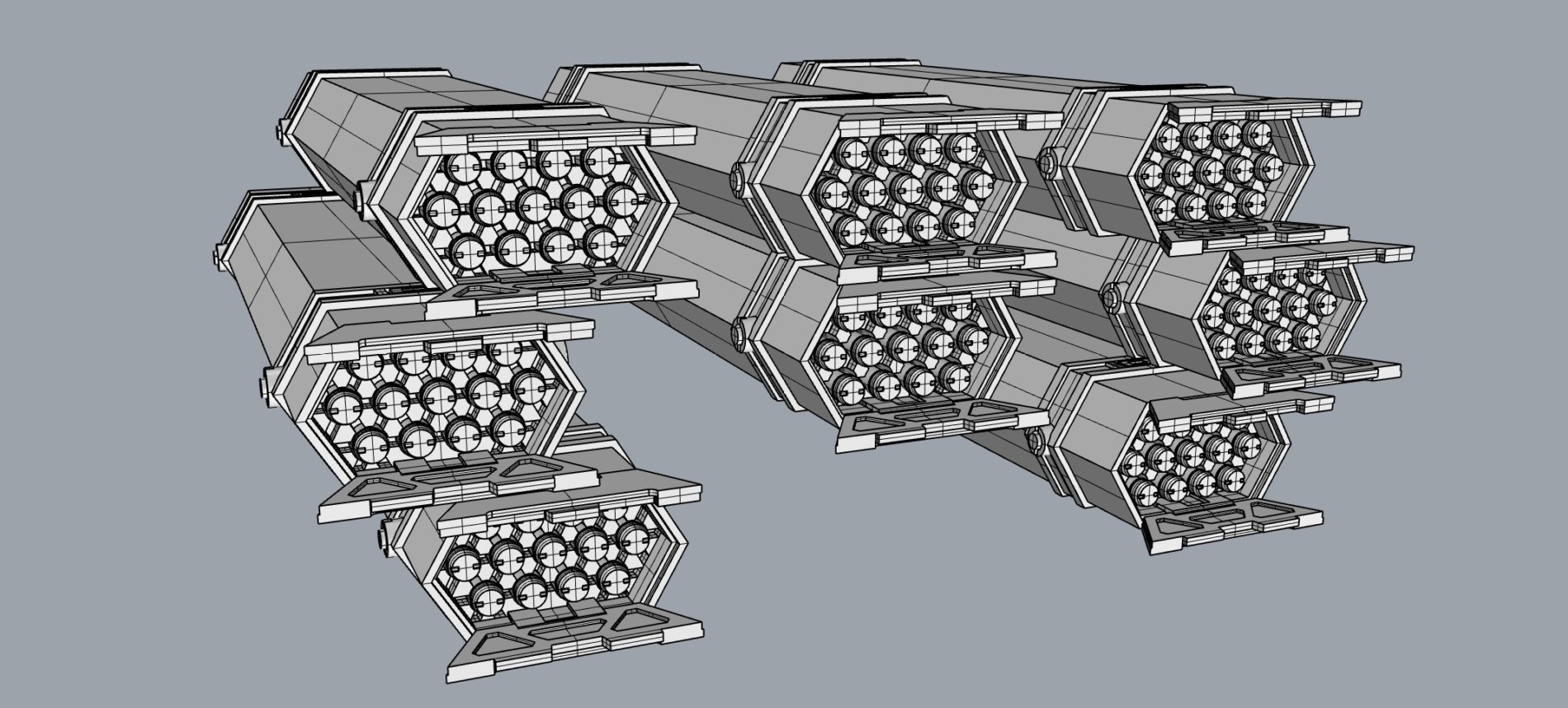

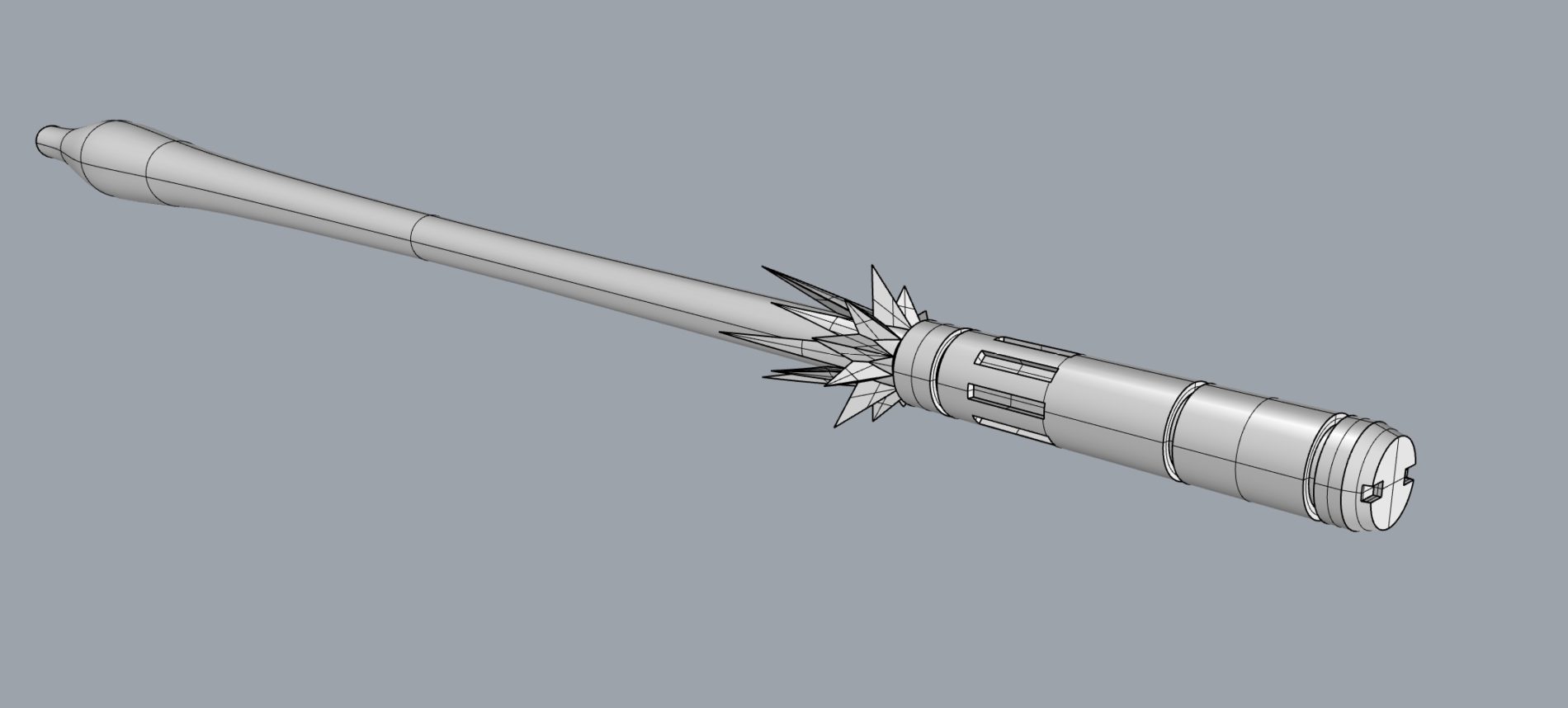

ミサイルを入れてみると―





ちょっと、多いかナ？

中の平面部が少し寂しいので、1/100フルアーマー・ガンダムのプラモデルを参考にして、

ディテールを入れてみましたが・・・・





ディテール過剰・・・・ボツにしました。

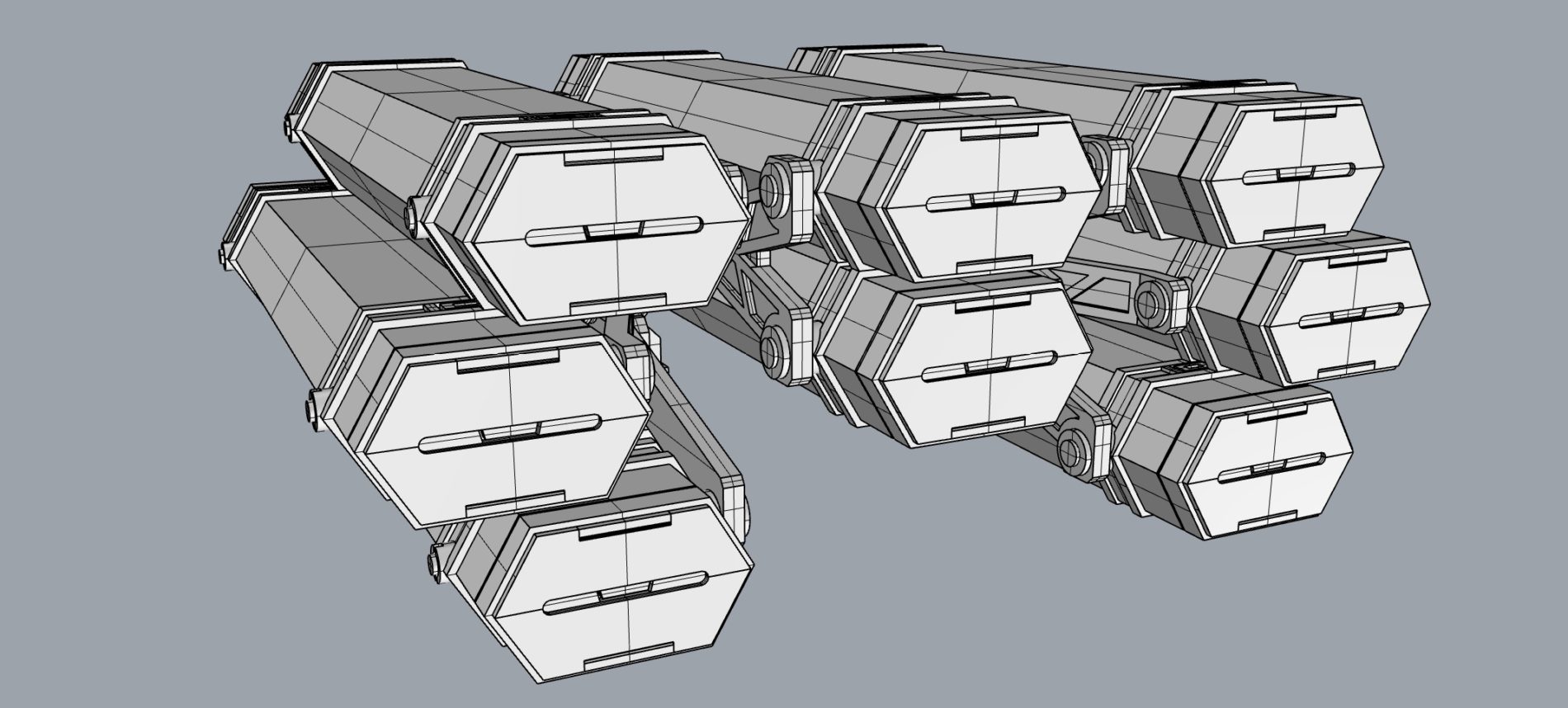

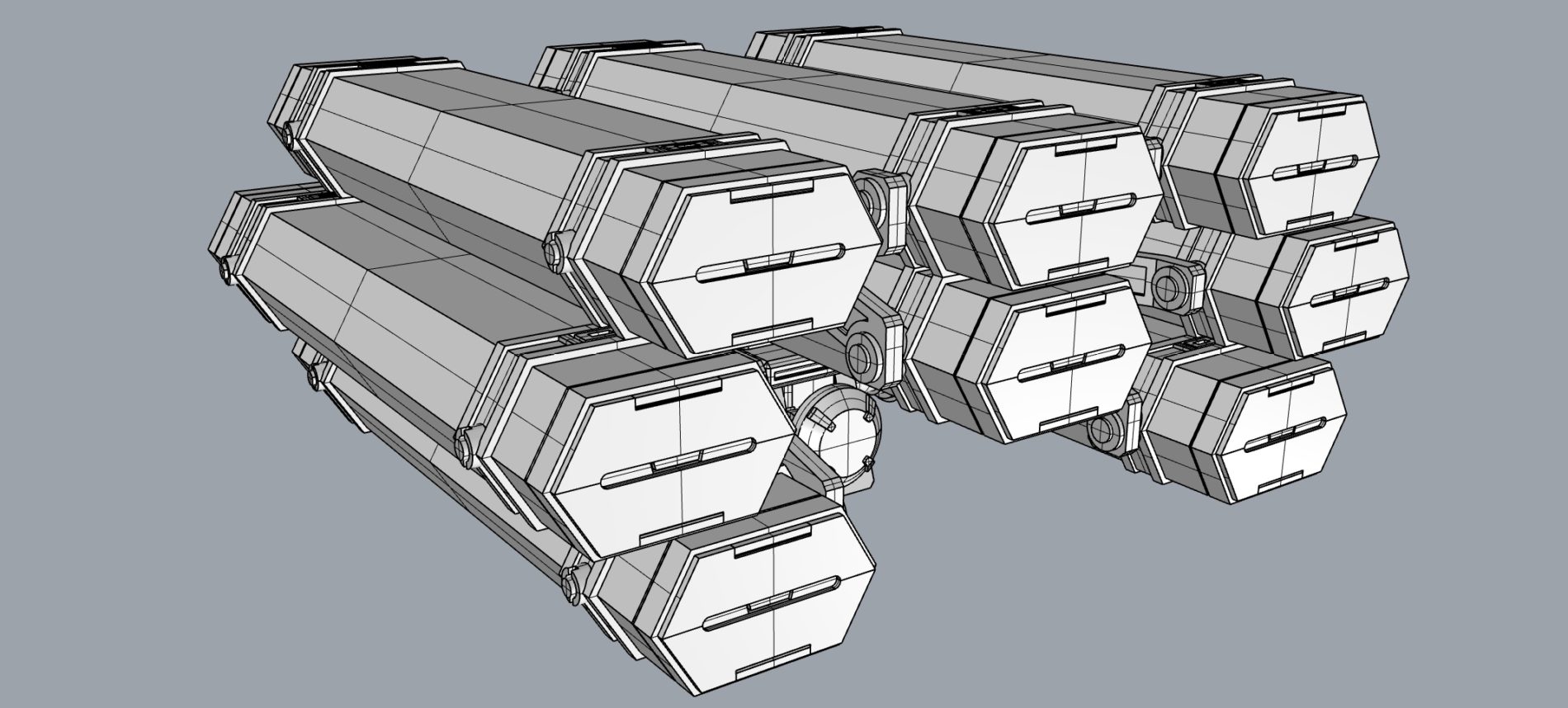

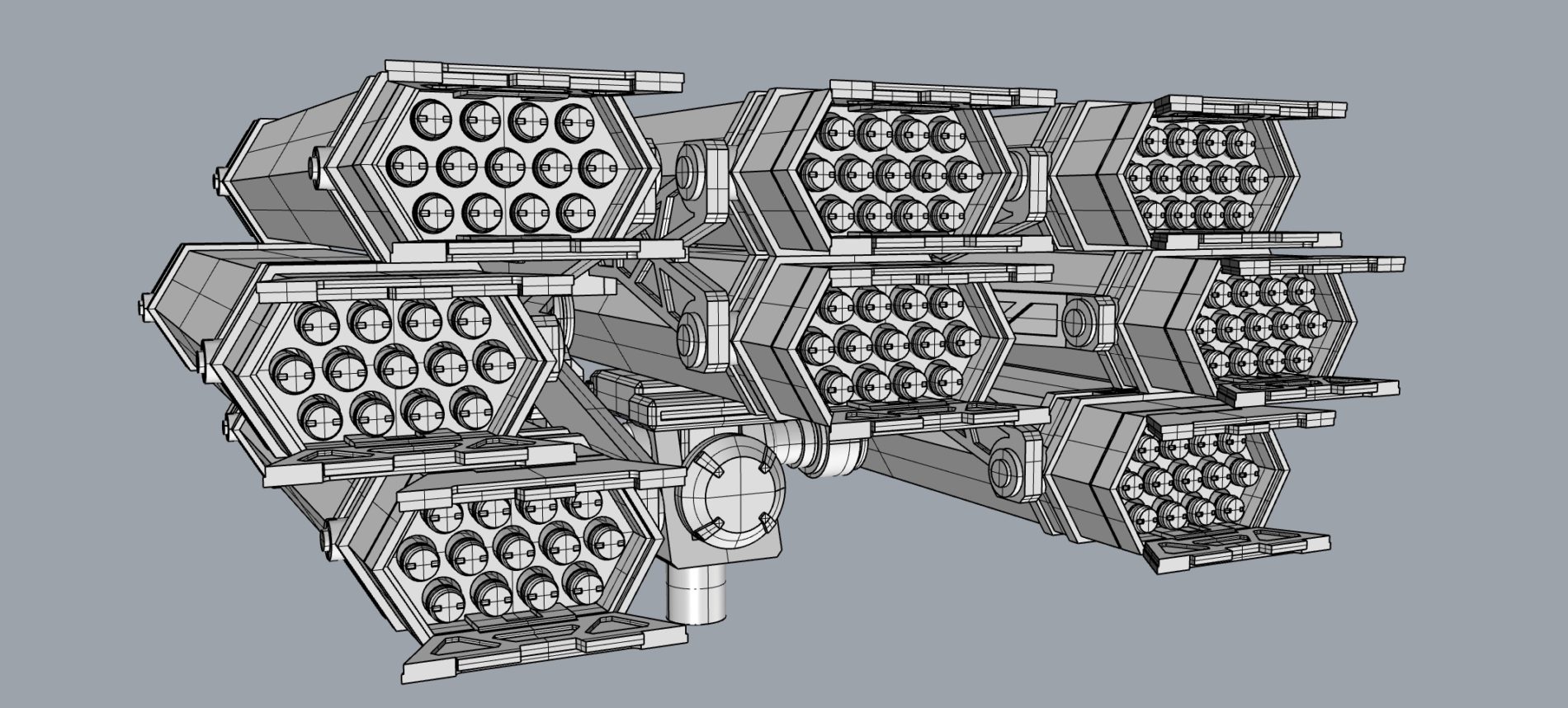

出来上がった、それぞれのパーツを組み合わせてみると。





このBOX,一つの穴がそれぞれ、マガジンになっていると解釈。

一つの穴に、5～6発装弾されていて連射ができる～とね！

どんな構造になっているのかは？ですけれど―

では次回は、機体部と一緒に。
